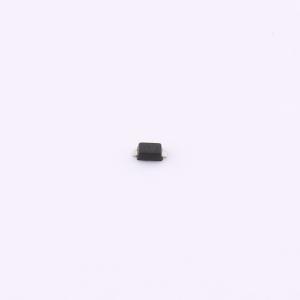

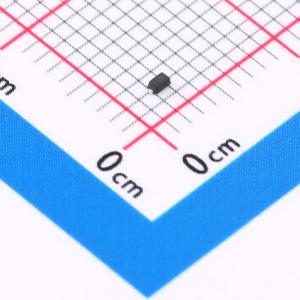

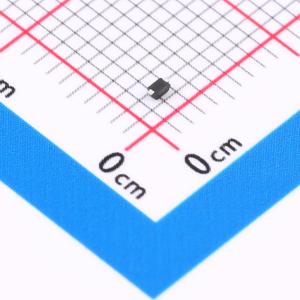

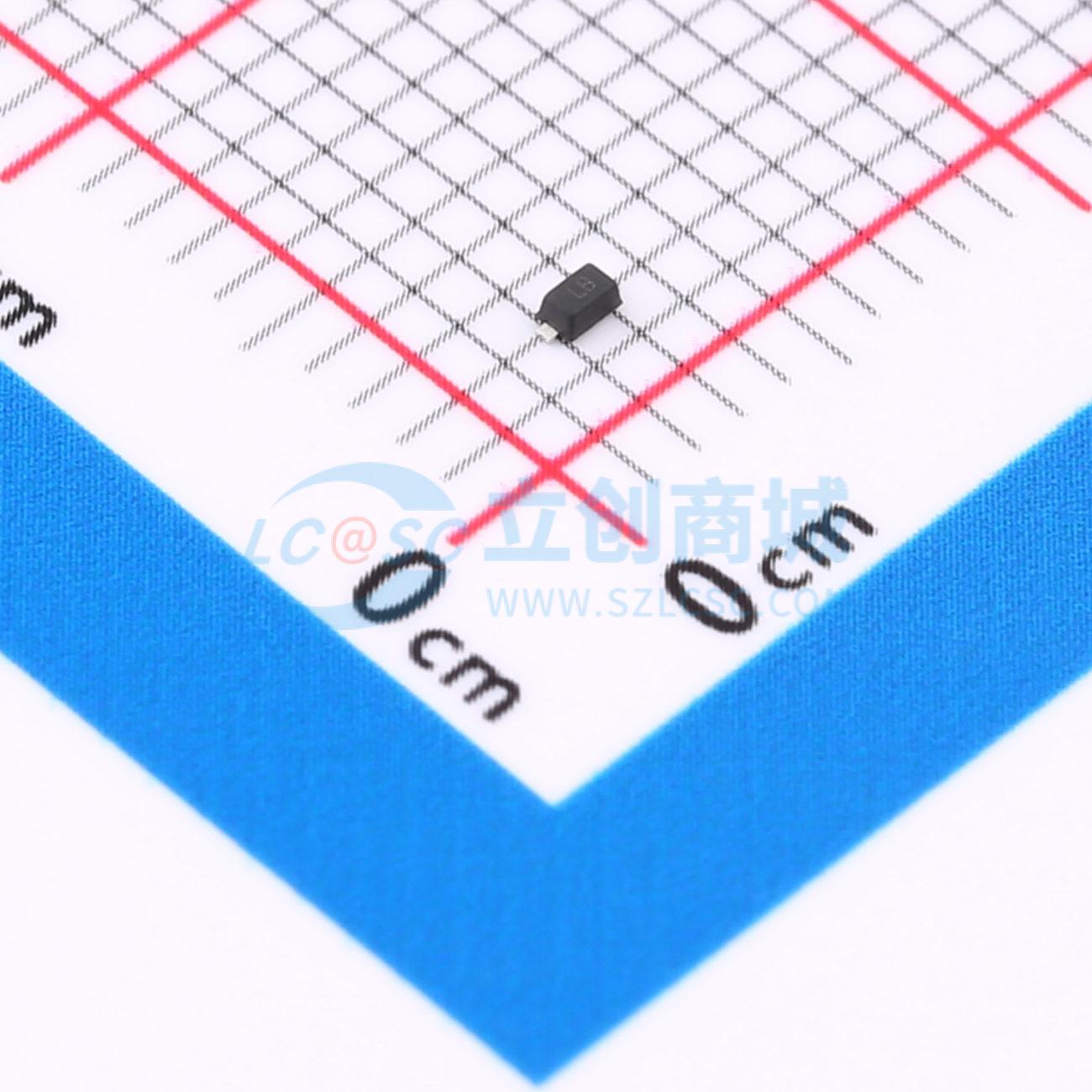

HAZ5125-01H
低电容双向TVS/ESD保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该静电和浪涌保护器件采用双向设计，适用于需要均衡保护性能的电路应用场景。其最大峰值电流IPP为2A，可有效抑制正负方向的瞬态电压冲击；反向工作电压VRWM为5V，适配多种低电压信号线路的防护需求；结电容CJ为5pF，在保持良好信号完整性和减少高频干扰方面表现较好；该器件为单通道结构，便于在空间受限的电路板上布局，适合用于通信设备、消费类电子产品及精密仪器中的关键节点保护。
- 商品型号
- HAZ5125-01H
- 商品编号
- C49318004
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.016781克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲功率(Ppp) | 35W@8/20us | |
| 击穿电压 | 9.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 5pF |
商品概述
HAZ5125-01H旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小，适用于手机、便携式设备、数码相机、电源和许多其他电路板空间宝贵的便携式应用。此外，由于其低电容，还适用于高频设计，如USB 2.0高速、VGA、DVI、SDI和其他高速线路应用。该器件专门设计用于保护连接到数据和传输线路的敏感元件，免受静电放电（ESD）和电快速瞬变（EFT）引起的过电压影响。
商品特性
- IEC61000-4-2（ESD）：±8kV（接触），±15kV（空气）
- 峰值功耗：35W（8/20μs）
- 保护一条I/O线
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
- 低电容
应用领域
- 高速线路：USB1.0/2.0、VGA、DVI、SDI
- 串行和并行端口
- 笔记本电脑、台式机、服务器
- 投影电视
- 手机及配件
- 便携式仪器
- 外围设备
