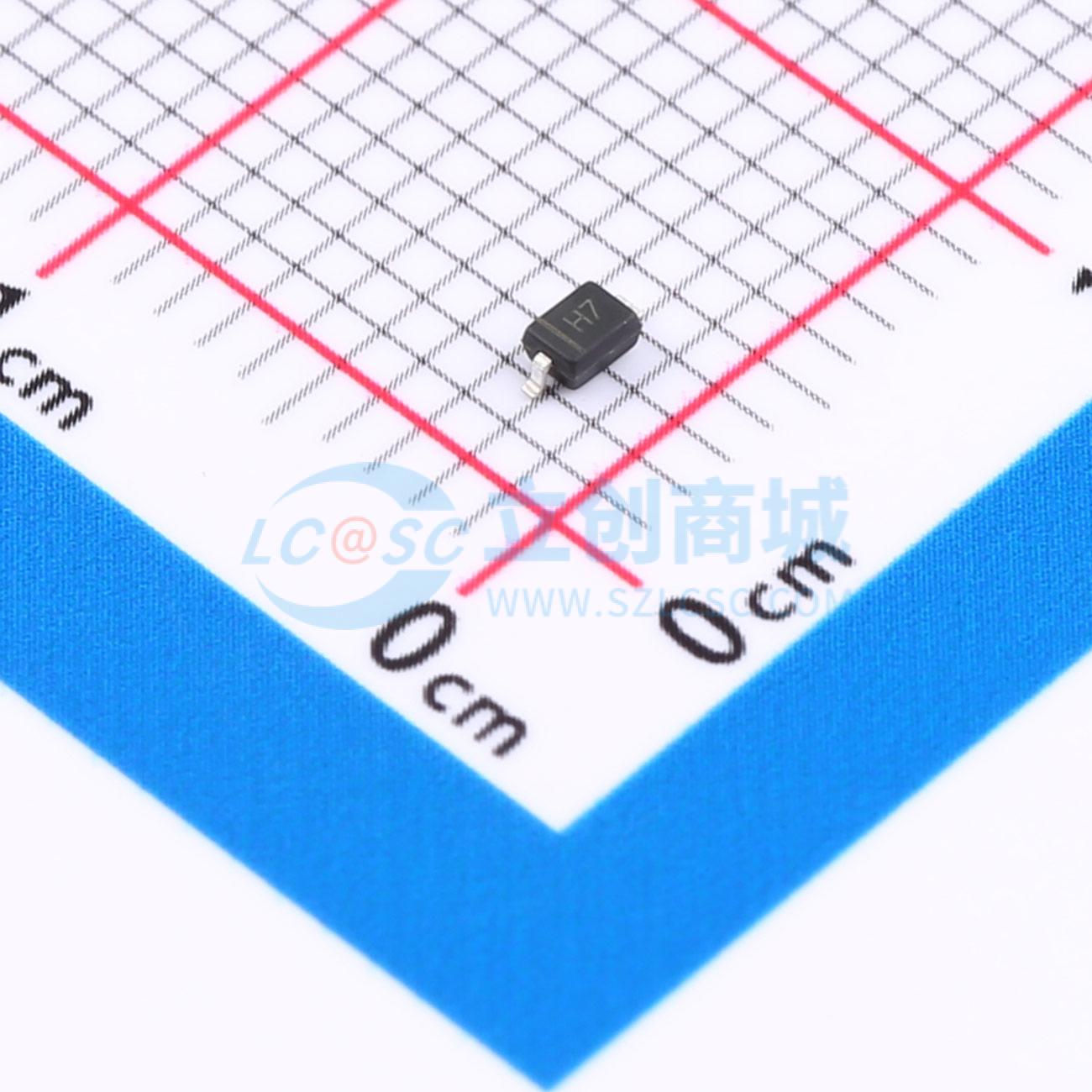

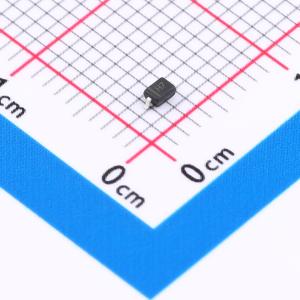

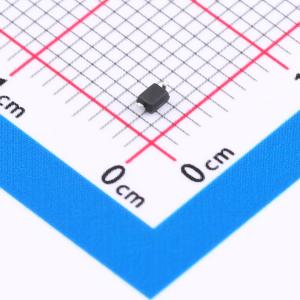

PTVSHC3D7VU-HXY
单线单向瞬态电压抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该静电和浪涌保护器件采用单向设计，适用于需要高可靠性和稳定性的电路应用场景。其最大峰值电流（IPP）可达105A，有效吸收瞬态能量，保障后级电路安全。工作反向电压（VRWM）为7V，确保在正常工作条件下不干扰系统运行。结电容（CJ）为600pF，满足一般信号线路的兼容性要求。该器件支持1通道线路保护，适合用于通信接口、便携设备及精密电子系统的信号线防护，提供快速响应和长期稳定性。
- 商品型号
- PTVSHC3D7VU-HXY
- 商品编号
- C49318001
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.019799克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 105A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.625kW@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 600pF |
商品概述
PTVSHC 3D7VU TVS 二极管专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它具有出色的电气特性，如低钳位电压、低泄漏电流和高浪涌能力。该二极管旨在保护连接到电源线的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。 PTVSHC3D7VU 采用 SOD - 323 封装，可保护一条单向线路。根据 IEC61000 - 4 - 2 标准，它可提供高达 ± 30 kV（接触和空气放电）的静电放电保护；根据 IEC61000 - 4 - 5 标准，可用于保护 USB 电压总线引脚（8/20 μs）。
商品特性
- 高速数据线瞬态保护
- IEC 61000 - 4 - 2（ESD） ± 30 kV（接触）
- ± 30 kV（空气）
- 峰值功耗：2625 W（8/20 μs）
- 工作电压：7 V
- 低泄漏电流
- 低钳位电压
- 固态硅雪崩技术
应用领域
- 电源线
- 个人数字助理（PDA）
- 基于微处理器的设备
- 笔记本电脑、台式电脑和服务器
- 手机及配件
- 便携式电子设备
- 外设
