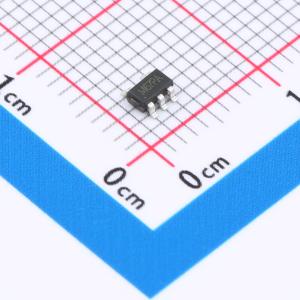

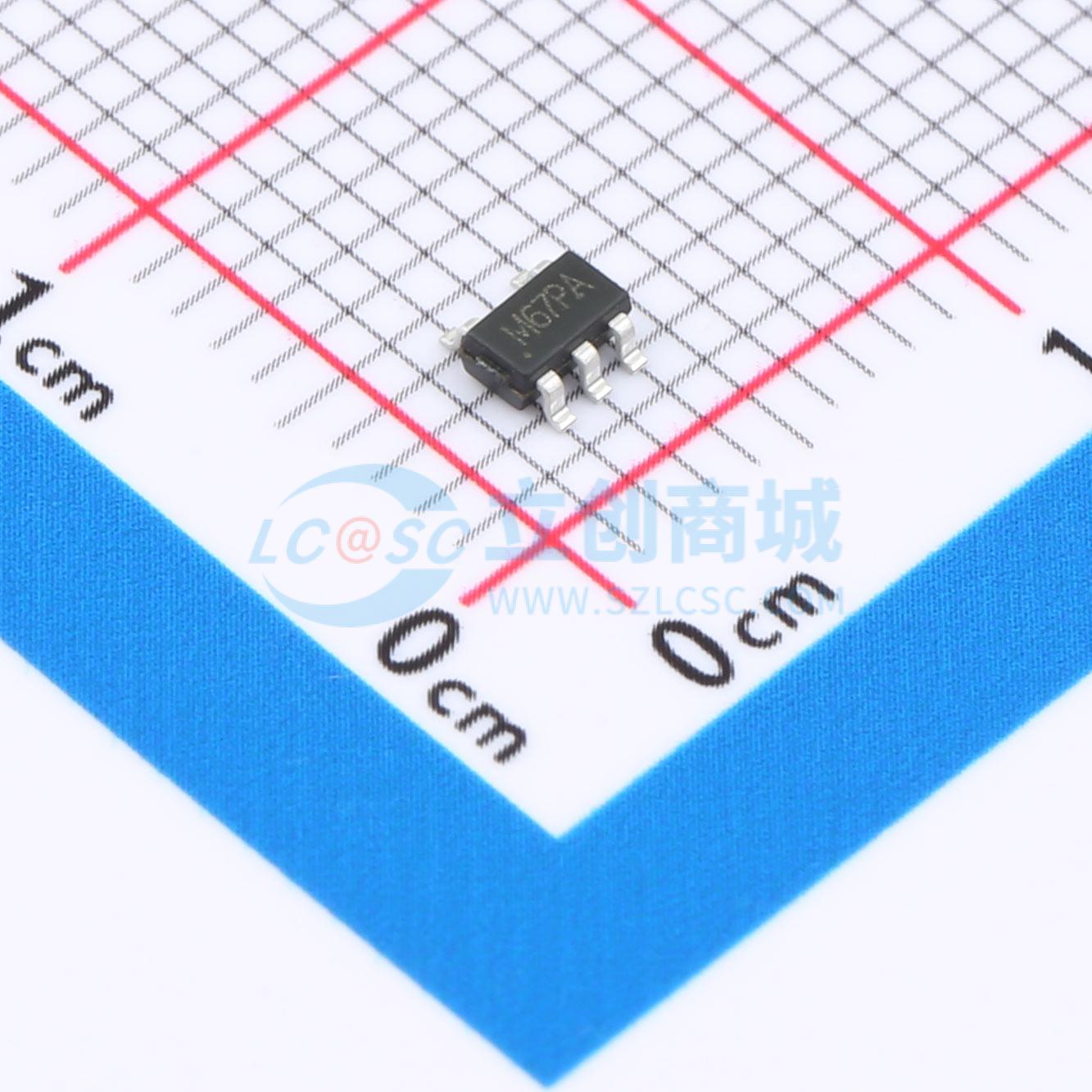

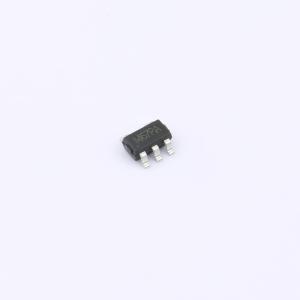

MCP6V76T-E/OT-HXY
零漂移、微功耗1.5MHz、RRIO运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该精密运算放大器为单路设计，具备2μV的超低输入失调电压和70pA的输入偏置电流，确保了信号处理的高精度与稳定性。其1.5MHz的增益带宽积适用于中频范围内的信号放大需求。器件在直流精度与动态响应方面表现均衡，适合用于传感器接口、数据采集系统及模拟滤波器等应用，满足多种精密模拟电路的设计要求。
- 商品型号
- MCP6V76T-E/OT-HXY
- 商品编号
- C49307748
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 单电源电压 | 2V~5.5V | |
| 双电源电压(Vee~Vcc) | 1V~2.75V；-2.75V~-1V | |
| 输入失调电压(Vos) | 2uV | |
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 增益带宽积(GBW) | 1.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 1.2V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 130dB | |
| 输入电压噪声密度(eN) | 19nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 70pA | |
| 静态电流(Iq) | 125uA | |
| 输出电流 | 40mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；内置补偿；零漂移/自动稳零 |
商品概述
MCP6V76T-E/OT系列放大器采用专利的快速阶跃响应斩波稳定技术，提供输入失调电压校正，从而实现极低的失调和漂移。该方法持续测量并补偿输入失调，消除了随时间、温度变化的漂移以及1/f噪声的影响。这一设计突破实现了1.5 MHz的增益带宽积和1.2 V/μs的高压摆率，同时仅消耗125 μA的电源电流。这些器件具有单位增益稳定性，并具备良好的电源抑制比和共模抑制比。该系列非常适合需要精确放大低电平信号的应用，这些应用无法容忍误差源，甚至需要高带宽和快速瞬态响应。轨到轨的输入和输出摆幅使得高边和低边检测都变得容易。该系列可在低至1.8 V的单电源电压下工作，适用于两节电池应用。运算放大器增强了电磁干扰保护，以最大限度地减少来自外部源的任何电磁干扰，并具有高静电放电保护。所有型号均指定在-40°C至+125°C的扩展工业温度范围内工作。
商品特性
- 高直流精度：最大失调电压±8 μV，最大漂移±40 nV/℃；最小开环增益112 dB；最小电源抑制比112 dB；最小共模抑制比112 dB；典型输入电压噪声0.45 μVₚ₋ₚ
- 1.5 MHz带宽和1.2 V/μs压摆率；对于1V阶跃信号，建立至0.1%的时间为1.2 μs
- 过载恢复至0.1%的时间为35 μs
- 微功耗，每个放大器消耗125 μA电流，工作电源电压范围1.8 V至5.5 V
- 工作温度范围：-40℃至+125℃
应用领域
- 精密电流检测
- 电阻式热探测器
- 温度、位置和压力传感器
- 医疗设备
- 电子秤
- 应变片放大器
- 热电偶放大器
- 驱动模数转换器
