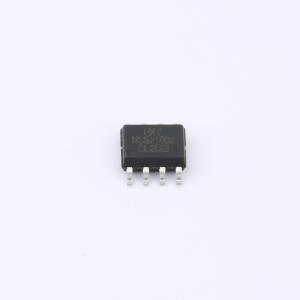

NCS21802-HXY
零漂移、微功耗1.5MHz、轨到轨输入输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该精密运算放大器采用双路放大器设计，具备极低的输入失调电压（2μV）和输入偏置电流（70pA），确保信号处理的高精度特性。1.5MHz的增益带宽积使其适用于多种中频信号调节场景，配合低温漂和高稳定性特性，适合用于医疗检测设备、测试测量仪器以及高精度传感器接口电路中的信号放大与调理。器件在宽温度范围内保持稳定性能，为复杂环境下的精密应用提供可靠支持。
- 商品型号
- NCS21802-HXY
- 商品编号
- C49307750
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.113065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | 1V~2.75V；-2.75V~-1V | |
| 输入失调电压(Vos) | 2uV | |
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 增益带宽积(GBW) | 1.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 1.2V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 130dB | |
| 输入电压噪声密度(eN) | 19nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 70pA | |
| 静态电流(Iq) | 125uA | |
| 输出电流 | 40mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；内置补偿；零漂移/自动稳零 |
商品概述
NCS21802系列放大器采用专利的快速阶跃响应斩波稳定技术，对输入失调电压进行校正，从而实现极低的失调和漂移。该方法持续测量并补偿输入失调，消除了随时间、温度变化的漂移以及1/f噪声的影响。这一设计突破使得器件在仅消耗125μA电源电流的同时，实现了1.5MHz的增益带宽积和1.2V/μs的高压摆率。这些器件具有单位增益稳定性，并具备良好的电源抑制比和共模抑制比。该系列非常适合需要精密放大低电平信号的应用，这些应用无法容忍误差源，甚至需要高带宽和快速瞬态响应。轨到轨的输入和输出摆幅使得高侧和低侧检测都变得容易。NCS21802系列可在低至1.8V的单电源电压下工作，适用于两节电池应用。该系列运算放大器增强了电磁干扰防护，以最小化来自外部源的任何电磁干扰，并具有高静电放电保护。所有型号均规定在-40℃至+125℃的扩展工业温度范围内工作。
商品特性
- 高直流精度：最大失调电压±8μV，最大漂移±40nV/℃；最小开环增益112dB；最小电源抑制比112dB；最小共模抑制比112dB；典型输入电压噪声0.45μVₚ₋ₚ。
- 1.5MHz带宽和1.2V/μs压摆率，对于1V阶跃信号，建立至0.1%精度的时间为1.2μs。
- 过载恢复至0.1%精度的时间为35μs。
- 微功耗，每个放大器消耗125μA电流，支持1.8V至5.5V的宽电源电压范围。
- 工作温度范围：-40℃至+125℃。
应用领域
- 精密电流检测
- 电阻热检测器
- 温度、位置和压力传感器
- 医疗设备
- 电子秤
- 应变片放大器
- 热电偶放大器
- 驱动模数转换器
