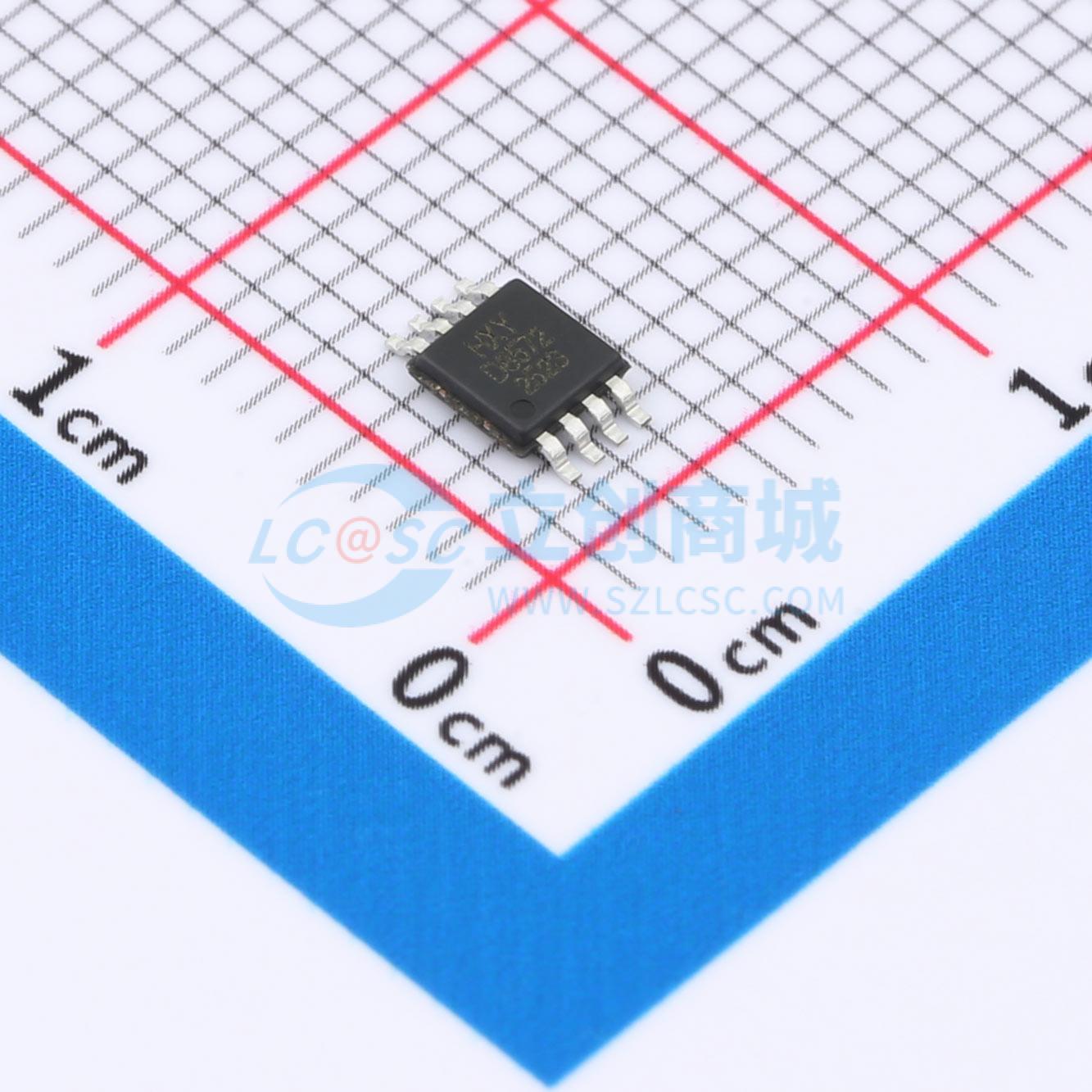

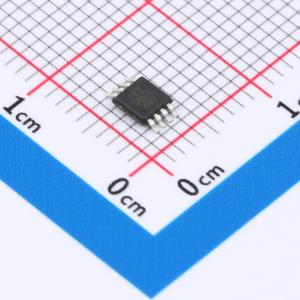

温馨提醒：图片仅供参考，商品以实物为准

AD8572-HXY

零漂移、微功耗1.5MHz、轨到轨输入输出运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该精密运算放大器为双路设计，具有2μV的超低输入失调电压和70pA的输入偏置电流，确保了在微弱信号处理中的高精度表现。其1.5MHz的增益带宽积支持较宽频率范围内的稳定放大。适用于传感器接口、数据采集系统、精密滤波器及医疗检测设备等对性能要求较高的模拟电路应用，满足复杂环境中对信号完整性和稳定性需求。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: AD8572-HXY
商品编号: C49307754
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.0695克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	单电源电压	1.8V~5.5V
	双电源电压(Vee~Vcc)	1V~2.75V；-2.75V~-1V
	输入失调电压(Vos)	2uV
	输入失调电压温漂(Vos TC)	5nV/℃
	增益带宽积(GBW)	1.5MHz
	轨到轨	轨到轨输入,轨到轨输出
	压摆率(SR)	1.2V/us

	属性	参数值
	共模抑制比(CMRR)	130dB
	输入电压噪声密度(eN)	19nV/√Hz@1kHz
	输入偏置电流(Ib)	70pA
	静态电流(Iq)	125uA
	输出电流	40mA
	输入失调电流(Ios)	100pA
	工作温度	-40℃~+125℃
	功能特性	EMI滤波/RF抑制；ESD保护；内置补偿；零漂移/自动稳零

商品概述

该系列放大器采用专利的快速阶跃响应斩波稳定技术进行输入失调电压校正，从而实现极低的失调和漂移。该方法持续测量并补偿输入失调，消除了随时间、温度变化的漂移以及1/f噪声的影响。这一设计突破使得器件在仅消耗125 μA电源电流的同时，实现了1.5 MHz的增益带宽积和1.2 V/μs的高压摆率。这些器件单位增益稳定，并具有良好的电源抑制比和共模抑制比。该系列非常适合需要精密放大低电平信号的应用，在这些应用中，即使需要高带宽和快速瞬态响应，也不能容忍误差源。轨到轨的输入和输出摆幅使得高侧和低侧检测都变得容易。该系列可在低至1.8 V的单电源电压下工作，适用于双电池应用。这些运算放大器具有增强的电磁干扰保护功能，可最大限度地减少来自外部源的电磁干扰，并具有高静电放电保护。所有型号均指定在-40°C至+125°C的扩展工业温度范围内工作。

商品特性

最大失调电压为 ±8 μV，最大失调漂移为 ±40 nV/°C
最小开环增益为 112 dB
最小电源抑制比为 112 dB
最小共模抑制比为 112 dB
典型输入电压噪声为 0.45 μV_PP
带宽为 1.5 MHz，压摆率为 1.2 V/μs
建立时间至 0.1% 为 1.2 μs
过载恢复时间至 0.1% 为 35 μs
微功耗，每放大器 125 μA，宽电源电压范围 1.8 V 至 5.5 V
工作温度范围：-40°C 至 +125°C

应用领域

精密电流检测
电阻式热探测器
温度、位置和压力传感器
医疗设备
电子秤
