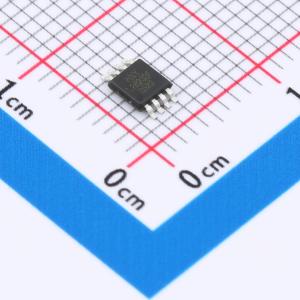

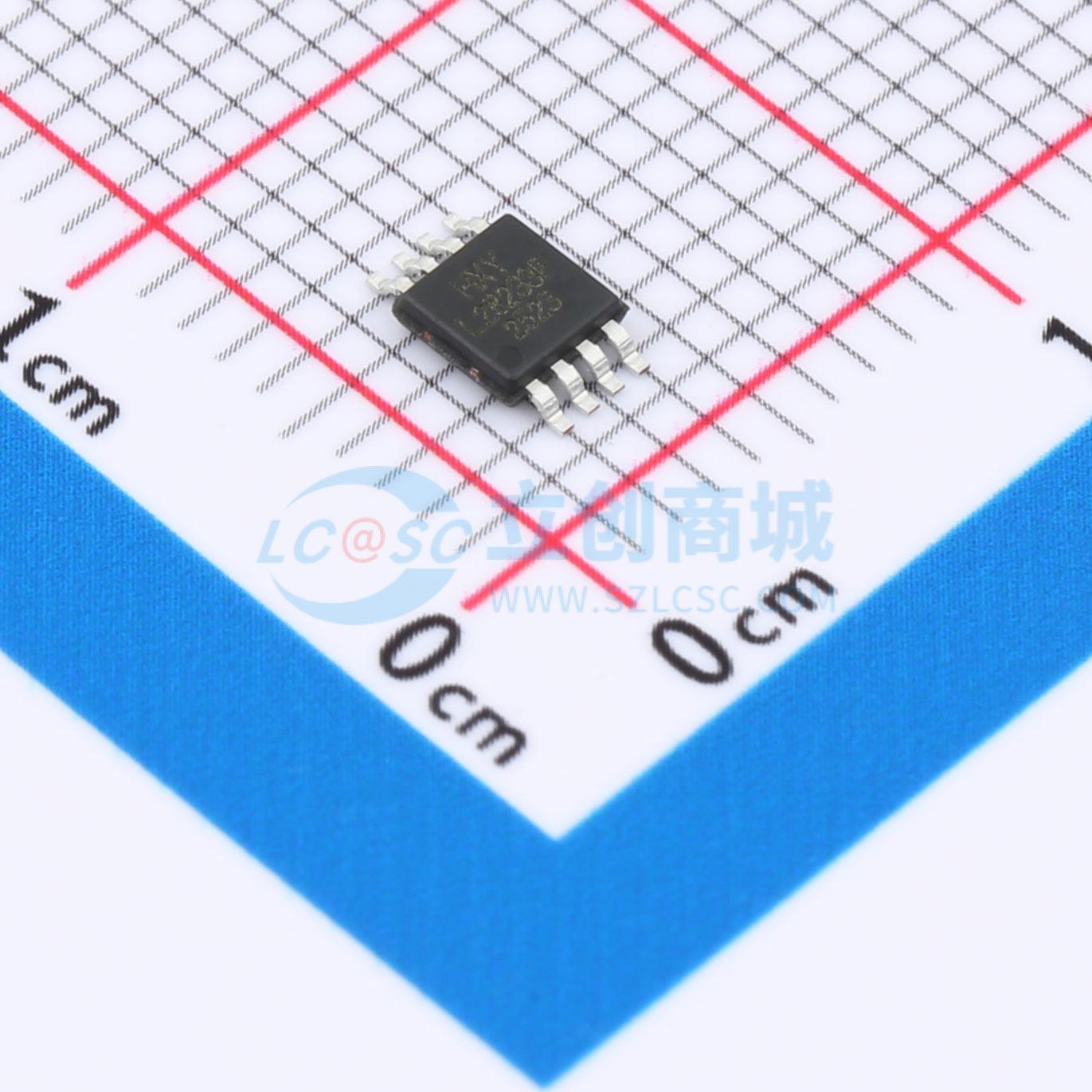

温馨提醒：图片仅供参考，商品以实物为准
ISL28233FUZ-T7-HXY
零漂移、微功耗1.5MHz、RRIO运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该精密运算放大器采用双路设计，具备极低的输入失调电压（仅2μV）和70pA的输入偏置电流，确保信号处理的高精度特性。其1.5MHz增益带宽积支持中频范围内的稳定放大表现，适用于测试测量设备、医疗监测装置及高精度模拟计算系统中的信号调理与线性放大场景。
- 商品型号
- ISL28233FUZ-T7-HXY
- 商品编号
- C49307759
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.069克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 单电源电压 | 1.8V~5.5V | |
| 输入失调电压(Vos) | 2uV | |
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 增益带宽积(GBW) | 1.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 1.2V/us | |
| 共模抑制比(CMRR) | 130dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 19nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 70pA | |
| 静态电流(Iq) | 125uA | |
| 输出电流 | 40mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；内置补偿；零漂移/自动稳零 |
商品概述
ISL28233FUZ-T7系列运算放大器采用专利的快速阶跃响应斩波稳定技术，提供输入失调电压校正，从而实现极低的失调和漂移。该方法持续测量并补偿输入失调，消除了随时间、温度变化的漂移以及1/f噪声的影响。这一设计突破实现了1.5 MHz的增益带宽积和1.2 V/μs的高压摆率，同时静态电流仅为125 μA。这些器件单位增益稳定，并具有良好的电源抑制比和共模抑制比。该系列非常适合需要精密放大低电平信号的场合，这些应用无法容忍误差源，且可能需要高带宽和快速瞬态响应。轨到轨的输入和输出摆幅使得高侧和低侧检测都变得容易。ISL28233FUZ-T7系列可在低至1.8 V的单电源电压下工作，适用于两节电池应用。该系列运算放大器增强了电磁干扰防护，以最大限度地减少来自外部源的电磁干扰，并具有高静电放电保护能力。所有型号均规定在扩展的工业温度范围-40 °C至+125 °C内工作。
商品特性
- 高直流精度：最大失调电压±8 μV，最大漂移±40 nV/°C。
- 最小开环增益为112 dB。
- 最小电源抑制比为112 dB。
- 最小共模抑制比为112 dB。
- 典型噪声电压为0.45 μVₚ₋ₚ。
- 带宽为1.5 MHz，压摆率为1.2 V/μs。
- 对于1V阶跃信号，达到0.1%精度的建立时间为1.2 μs。
- 达到0.1%精度的过载恢复时间为35 μs。
- 每个放大器微功耗125 μA，宽电源电压范围1.8 V至5.5 V。
- 工作温度范围-40 °C至+125 °C。
应用领域
- 精密电流检测
- 电阻温度检测器
- 温度、位置和压力传感器
- 电子秤
- 应变片放大器
