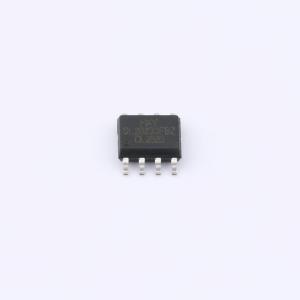

温馨提醒：图片仅供参考，商品以实物为准
ISL28233FBZ-HXY
零漂移、微功耗1.5MHz、轨到轨输入输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该精密双路运算放大器具备2μV的超低输入失调电压和70pA的输入偏置电流，展现出优异的直流精度与稳定性。1.5MHz的增益带宽积支持其在中频范围内的高性能信号处理应用。器件适用于医疗诊断设备、高精度测量仪器、实验室分析装置及传感器接口电路等对信号完整性要求极高的场合，能够有效提升系统精度与可靠性，满足复杂环境下精密模拟信号链设计的需求。
- 商品型号
- ISL28233FBZ-HXY
- 商品编号
- C49307752
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | 1V~2.75V；-2.75V~-1V | |
| 输入失调电压(Vos) | 2uV | |
| 输入失调电压温漂(Vos TC) | 5nV/℃ | |
| 增益带宽积(GBW) | 1.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 1.2V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 130dB | |
| 输入电压噪声密度(eN) | 19nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 70pA | |
| 静态电流(Iq) | 125uA | |
| 输出电流 | 40mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；内置补偿；零漂移/自动稳零 |
商品概述
ISL28233FBZ 系列放大器通过采用专利的快速阶跃响应斩波稳定技术，提供输入失调电压校正，从而实现极低的失调和漂移。该方法持续测量并补偿输入失调，消除了随时间、温度变化的漂移以及 1/f 噪声的影响。这一设计突破实现了 1.5 MHz 的增益带宽积和 1.2 V/μs 的高压摆率，同时仅消耗 125 μA 的电源电流。这些器件具有单位增益稳定性，并具备良好的电源抑制比和共模抑制比。 该系列非常适合需要精密放大低电平信号的应用，这些应用无法容忍误差源，甚至需要高带宽和快速瞬态响应。其轨到轨输入和输出摆幅使得高侧和低侧检测都变得容易。ISL28233FBZ 系列可在低至 1.8 V 的单电源电压下工作，适用于两节电池应用。 该运算放大器具有增强的 EMI 保护功能，可最大限度地减少来自外部源的电磁干扰，并提供高静电放电保护（5-kV HBM）。所有型号均规定在扩展的工业温度范围 -40 ℃ ~ +125 ℃ 内工作。
商品特性
- 高直流精度：最大失调电压为 ±8 μV，最大漂移为 ±40 nV/℃
- 开环增益：最小 112 dB
- 电源抑制比：最小 112 dB
- 共模抑制比：最小 112 dB
- 0.1 Hz 至 10 Hz 噪声：典型值 0.45 μVₚ₋ₚ
- 1.5 MHz 带宽和 1.2 V/μs 压摆率
- 1V 阶跃信号下，建立至 0.1% 精度的时间：1.2 μs
- 过载恢复至 0.1% 精度的时间：35 μs
- 微功耗：每放大器 125 μA，宽电源电压范围：1.8 V 至 5.5 V
- 工作温度范围：-40 ℃ ~ +125 ℃
应用领域
- 精密电流检测
- 电阻式热探测器
- 温度、位置和压力传感器
- 医疗设备
- 电子秤
- 应变片放大器
- 热电偶放大器
- 驱动模数转换器
