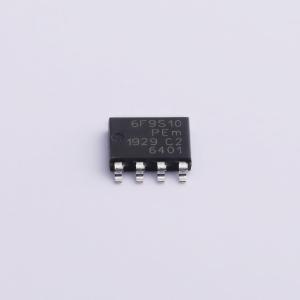

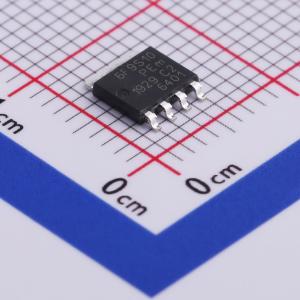

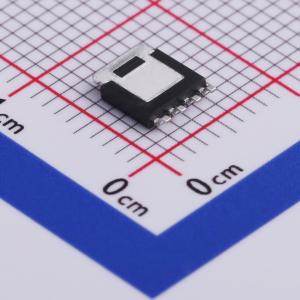

温馨提醒：图片仅供参考，商品以实物为准
PSMN6R9-100YSFX
1个N沟道 耐压:100V 电流:90A
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN6R9-100YSFX
- 商品编号
- C503656
- 商品封装
- LFPAK-56-5
- 包装方式
- 编带
- 商品毛重
- 0.123克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 7mΩ@10V,25A | |
| 耗散功率(Pd) | 238W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 50.3nC@10V | |
| 输入电容(Ciss) | 3.57nF@50V | |
| 反向传输电容(Crss) | 19pF@50V | |
| 工作温度 | -55℃~+175℃ |
商品概述
NextPower 100 V 标准电平栅极驱动 MOSFET。符合 175 °C 标准，推荐用于工业和消费类应用。
商品特性
- 低反向恢复电荷 (Qrr)，实现更高效率和更低尖峰
- 符合 175 °C 标准
- 低栅极电荷 (QG) × 导通电阻 (RDSon) 品质因数 (FOM)，适用于高效开关应用
- 强雪崩能量额定值 (Eas)
- 雪崩额定且 100% 测试
- 无卤且符合 RoHS 标准的 LFPAK56 封装
- 可波峰焊的 LFPAK56 封装
应用领域
- 交直流 (AC-DC) 和直流-直流 (DC-DC) 同步整流器
- 无刷直流 (BLDC) 电机控制
- USB 功率传输 (USB-PD) 和移动快速充电适配器
- LED 照明
- 全桥和半桥应用
- 反激式和谐振拓扑
