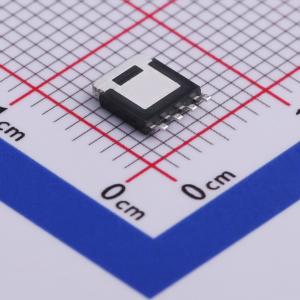

温馨提醒：图片仅供参考，商品以实物为准
PSMN021-100YLX
PSMN021-100YLX
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN021-100YLX
- 商品编号
- C503675
- 商品封装
- LFPAK-56-5
- 包装方式
- 编带
- 商品毛重
- 0.125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 49A | |
| 导通电阻(RDS(on)) | 22mΩ@5V | |
| 耗散功率(Pd) | 147W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.1V | |
| 栅极电荷量(Qg) | 35.8nC@5V | |
| 输入电容(Ciss) | 4.64nF | |
| 反向传输电容(Crss) | 178pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
该系列器件采用了超级沟槽 II 技术，该技术经过独特优化，可提供最高效的高频开关性能。由于漏源导通电阻 (RDS(ON)) 和栅极电荷 (Qg) 极低，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- 先进的TrenchMOS技术,提供低 RDSon 和低栅极电荷
- 逻辑电平栅极操作
- 雪崩额定,100%测试
- LFPAK在Power SO8封装中提供最大的功率密度
应用领域
- 电源设备中的同步整流
- Vout < 10 V 的充电器和适配器
- 快速充电和USB-PD应用
- 电池供电的电机控制
- LED照明和电视背光
