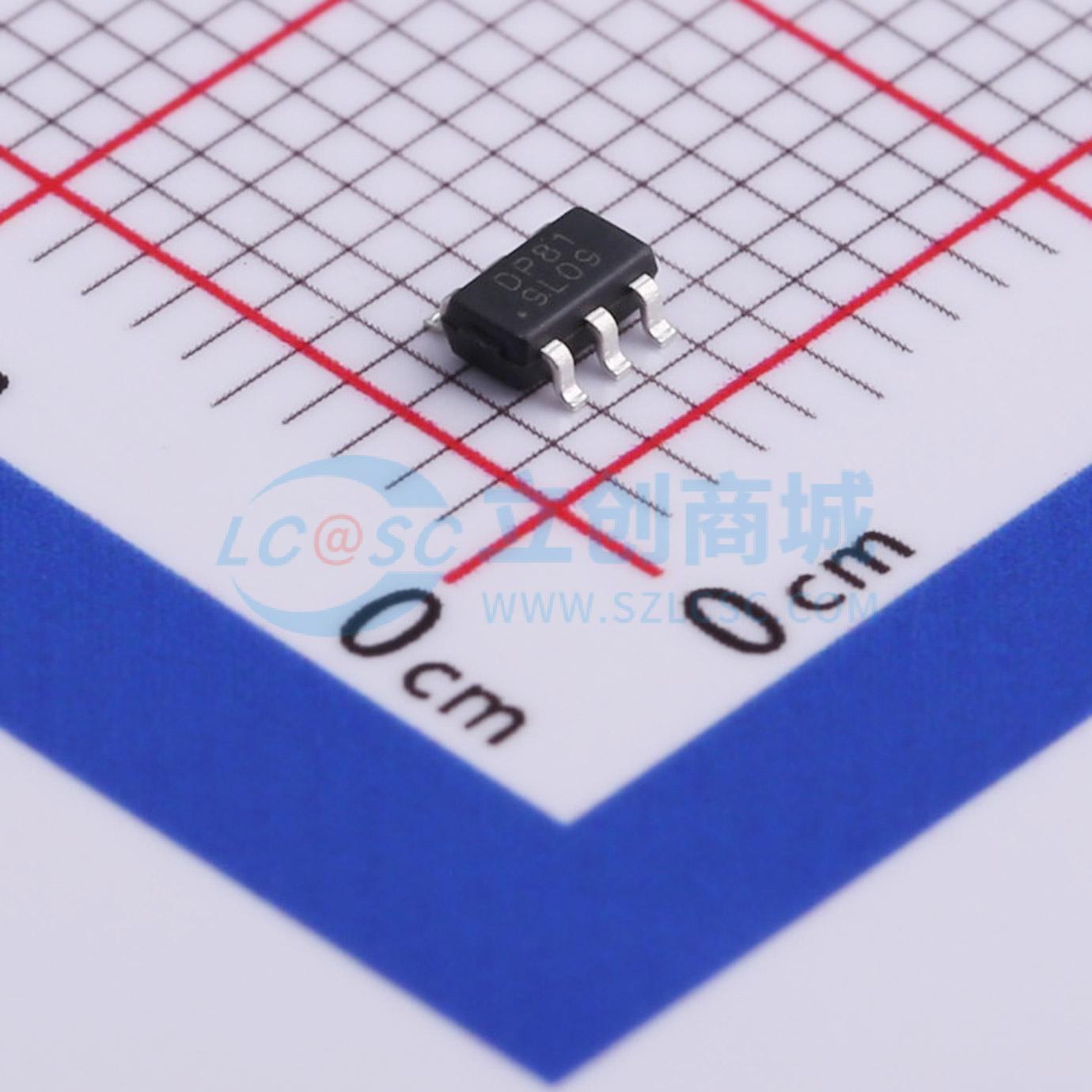

温馨提醒：图片仅供参考，商品以实物为准
DP2281
集成恒流功能、离线式电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DP2281 是一款针对离线式反激电源设计的高性能PWM 控制器。芯片内集成有通用的原边恒流控制技术，可支持断续模式和连续模式工作，适用于恒流输出的隔离型电源应用中。芯片内部具有高精度 65kHz 开关频率振荡器，且带有抖频功能可优化 EMI 性能。
- 品牌名称
- 德普微电子
- 商品型号
- DP2281
- 商品编号
- C503282
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~28V | |
| 开关频率 | 60kHz~70kHz | |
| 最大占空比 | 66.7% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | DCM；CCM | |
| 反馈方式 | 原边反馈 |
商品概述
DP2281 是一款针对离线式反激电源设计的高性能PWM 控制器。芯片内集成有通用的原边恒流控制技术，可支持断续模式和连续模式工作，适用于恒流输出的隔离型电源应用中。芯片内部具有高精度 65kHz 开关频率振荡器，且带有抖频功能可优化 EMI 性能。采用绿色节能模式和打嗝模式工作，可以获得小于 75mW 的待机功耗。集成有完备的保护功能，包括：VDD 欠压保护 (UVLO)、VDD 过压保护 (OVP)、逐周期电流限制、短路保护 (SCP)、过载保护 (OLP)、过热保护、软启动、VDD 箝位和 CS 管脚开路保护等。可保证±5%的恒流精度、±1%的恒压精度且带有较好动态响应功能。
商品特性
- 可支持断续模式、连续模式的原边恒流技术
- ±5% 恒流精度，±1% 恒压精度
- 待机功耗 < 75mW
- 固定 65KHz 开关频率
- 绿色省电模式和打嗝模式工作
- 超低启动和工作电流
- 集成抖频功能优化 EMI
- 集成内部斜率补偿的电流模式控制
- 集成线电压和电感量补偿的恒流技术
- 集成自恢复模式的保护功能：
- VDD 欠压保护 (UVLO)
- VDD 过压保护 (OVP)
- 过热保护 (OTP)
- 逐周期电流限制
- 过载保护 (OLP)
- 短路保护 (SCP)
- 前沿消隐 (LEB)
- CS 管脚开路保护
应用领域
- 充电器和适配器
- 电机驱动电源
