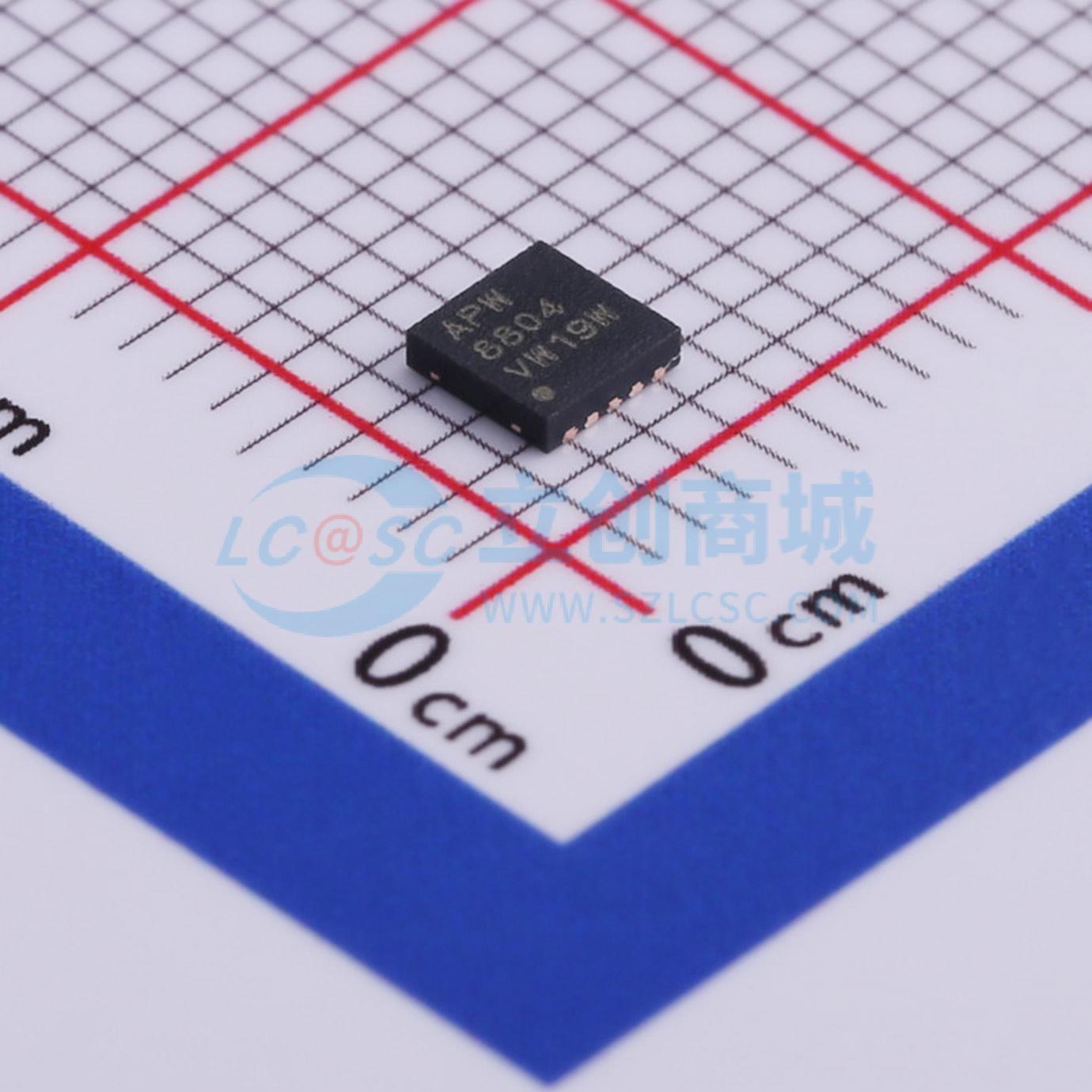

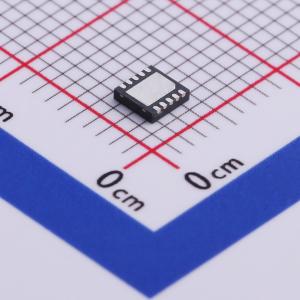

温馨提醒：图片仅供参考，商品以实物为准
APW8804QBI-TRG
3A 5V 1MHz 同步降压转换器
- 描述
- APW8804 是一款3A 1MHz同步降压转换器,内置65mΩ高侧和55mΩ低侧MOSFET,支持宽输入电压范围2.6V至6V,输出电压可调范围0.6V至6V。具备自动PFM/PWM模式切换、低dropout操作、稳定陶瓷电容、多种保护功能（欠压、过压、过温、电流限制等）。
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APW8804QBI-TRG
- 商品编号
- C503678
- 商品封装
- TDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.6V~6V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
APW8804是一款3A同步降压转换器，集成了65mΩ高端和55mΩ低端功率MOSFET。APW8804采用电流模式控制方案设计，可将2.6V至6V的宽输入电压转换为0.6V至6V可调的输出电压，提供出色的输出电压调节能力。 APW8804具备自动PFM/PWM模式操作功能。在轻载时，该IC以PFM模式运行，以降低开关损耗。在重载时，IC以PWM模式工作。在PWM模式下，开关频率由外部电阻设定。 APW8804还在单个封装中集成了上电复位、软启动、软停止和全面保护功能（欠压、过压、过温和限流）。 该器件提供TDFN3x3 - 10和SOP - 8P封装，使用较少的外部元件和PCB面积，提供了非常紧凑的系统解决方案。
商品特性
- 高达95%的高效率
- 自动PFM/PWM模式操作
- 输出电压从0.6V到v_pvDD可调
- 集成65mΩ高端/55mΩ低端MOSFET
- 低压差操作：100%占空比
- 使用低ESR陶瓷电容时稳定
- 对VDD和PVDD进行上电复位检测
- 集成软启动和软停止功能
- 过温保护
- 过压保护
- 欠压保护
- 高端/低端限流
- 电源正常指示
- 使能/关断功能
- 小型TDFN3x3 - 10和SOP - 8P封装
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 笔记本电脑和UMPC
- LCD显示器/电视
- 机顶盒
- DSL、交换集线器
- 便携式仪器
