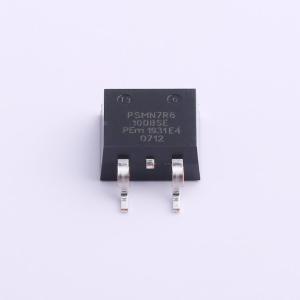

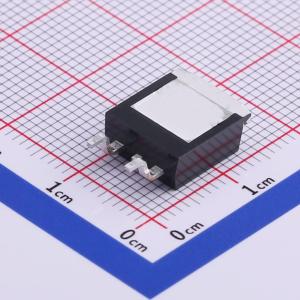

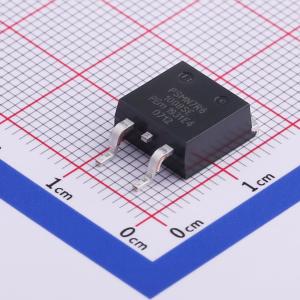

温馨提醒：图片仅供参考，商品以实物为准
PSMN7R6-100BSEJ
1个N沟道 耐压:100V 电流:75A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN7R6-100BSEJ
- 商品编号
- C503666
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 1.673克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 75A | |
| 导通电阻(RDS(on)) | 7.6mΩ@10V,25A | |
| 耗散功率(Pd) | 296W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 128nC@10V | |
| 输入电容(Ciss) | 7.11nF@50V | |
| 反向传输电容(Crss) | 310pF@50V | |
| 工作温度 | -55℃~+175℃ |
商品概述
采用D2PAK封装的标准电平N沟道MOSFET，工作温度可达175°C。与最新的“热插拔”控制器互补——具备足够的稳健性，可承受开启时的大量浪涌电流，同时具有低RDS(on)特性，能在持续使用中降低温度并提高效率。非常适合基于48V背板/电源轨的电信系统。
商品特性
- 增强正向偏置安全工作区，实现卓越的线性模式操作
- 极低的RDS(on)，降低传导损耗
应用领域
- 电子保险丝
- 热插拔
- 负载开关
- 软启动
