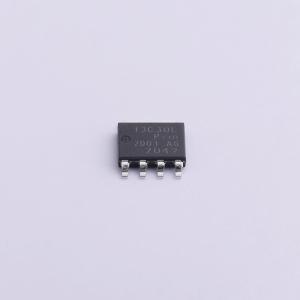

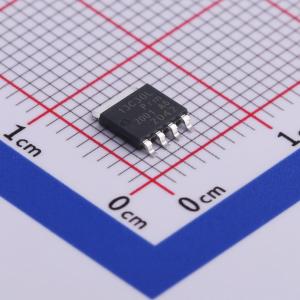

温馨提醒：图片仅供参考，商品以实物为准
PSMN013-30YLC,115
1个N沟道 耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 逻辑电平增强模式 N 沟道 MOSFET，采用 LFPAK 封装。该产品设计用于广泛的工业、通信和家用设备。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN013-30YLC,115
- 商品编号
- C503670
- 商品封装
- LFPAK-56-5
- 包装方式
- 编带
- 商品毛重
- 0.109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 32A | |
| 导通电阻(RDS(on)) | 11.6mΩ@10V | |
| 耗散功率(Pd) | 26W | |
| 阈值电压(Vgs(th)) | 1.68V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8.3nC@10V | |
| 输入电容(Ciss) | 521pF | |
| 反向传输电容(Crss) | 39pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 128pF |
商品概述
采用LFPAK封装的逻辑电平增强型N沟道MOSFET。本产品经设计和验证，适用于广泛的工业、通信和家用设备。
商品特性
- 高可靠性Power SO8封装,可在175°C环境下使用
- 低寄生电感和电阻
- 采用NextPower超结技术,针对4.5V栅极驱动进行优化
- 超低QG、QGD和QOSS,可在高低负载下实现高系统效率
应用领域
- 直流-直流转换器
- 负载开关
- 同步降压稳压器
