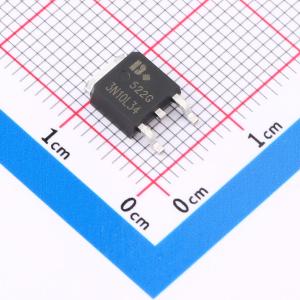

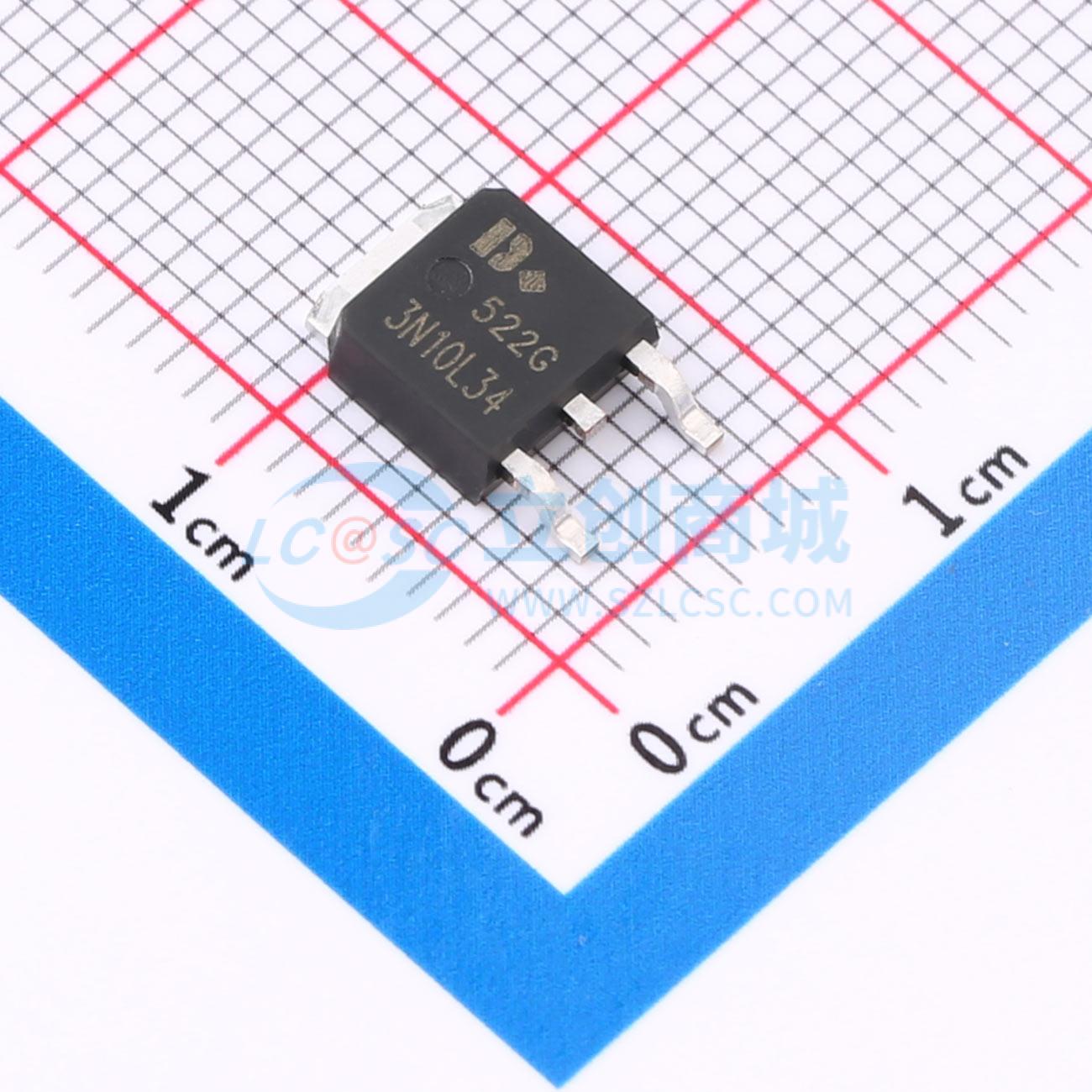

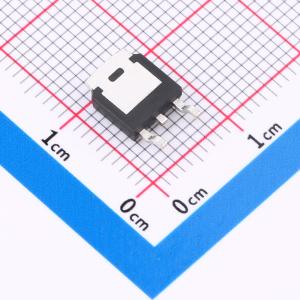

IPD30N10S3L34A-DO
N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N管/100V/30A/30mΩ/(典型24mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- IPD30N10S3L34A-DO
- 商品编号
- C49208612
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.504786克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 24mΩ@10V | |
| 耗散功率(Pd) | 88W | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13nC@10V | |
| 输入电容(Ciss) | 2.857nF | |
| 反向传输电容(Crss) | 99pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 126pF |
商品概述
这款N沟道MOSFET采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻（RDS(on)）。它可用于多种应用场景。
商品特性
- 漏源电压（VDS） = 20 V，漏极电流（ID） = 90 A，当栅源电压（VGS） = 4.5 V时，导通电阻（RDS(ON)） < 3.5 mΩ
- 低栅极电荷
- 提供环保型器件
- 采用先进的高单元密度沟槽技术，实现超低导通电阻（RDS(ON)）
- 封装散热性能良好
