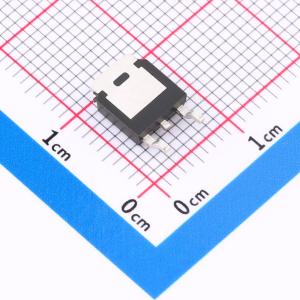

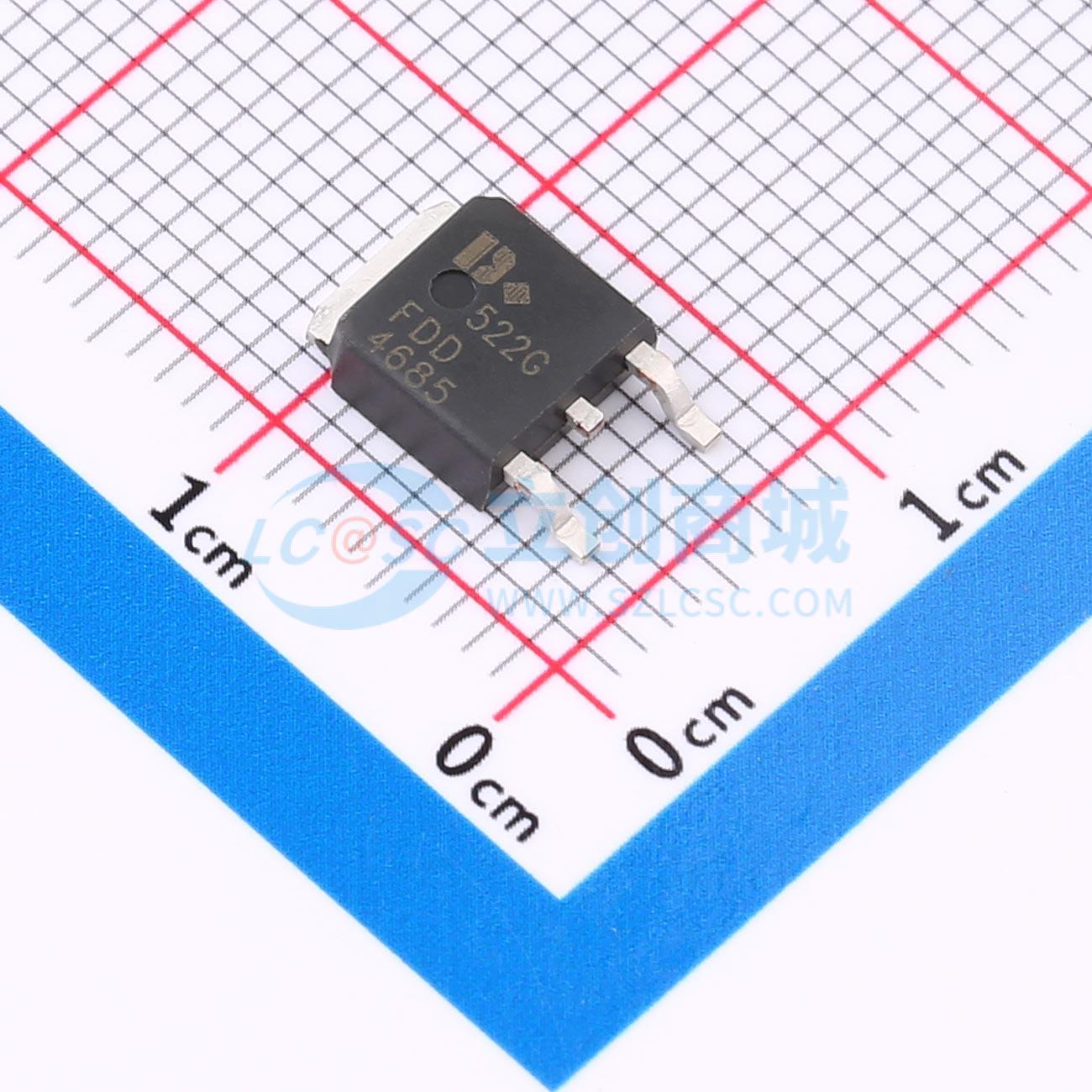

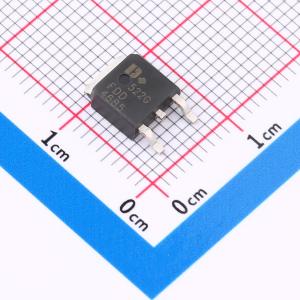

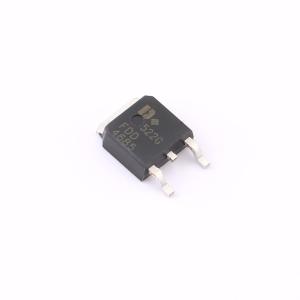

温馨提醒：图片仅供参考，商品以实物为准
FDD4685-DO
P沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P管/-40V/-35A/16mΩ/(典型12mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- FDD4685-DO
- 商品编号
- C49208670
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.45645克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 35A | |
| 导通电阻(RDS(on)) | 12mΩ@10V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC@10V | |
| 输入电容(Ciss) | 2.05nF | |
| 反向传输电容(Crss) | 150pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 260pF |
商品概述
这款P沟道MOSFET采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的导通电阻(RDS(on))。它可用于多种应用场景。
商品特性
- 漏源电压(VDS) = -40V,漏极电流(ID) = -35A,在栅源电压(VGS) = -10V时,导通电阻(RDS(ON)) < 16mΩ(典型值:12mΩ)
- 低栅极电荷
- 提供环保型器件
- 采用先进的高单元密度沟槽技术,实现超低导通电阻(RDS(ON))
- 散热性能良好的优质封装
