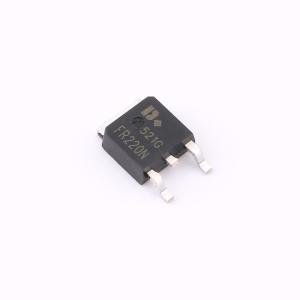

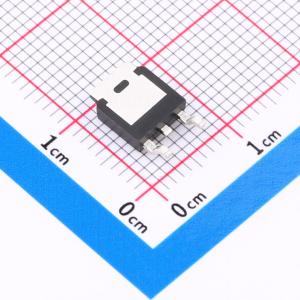

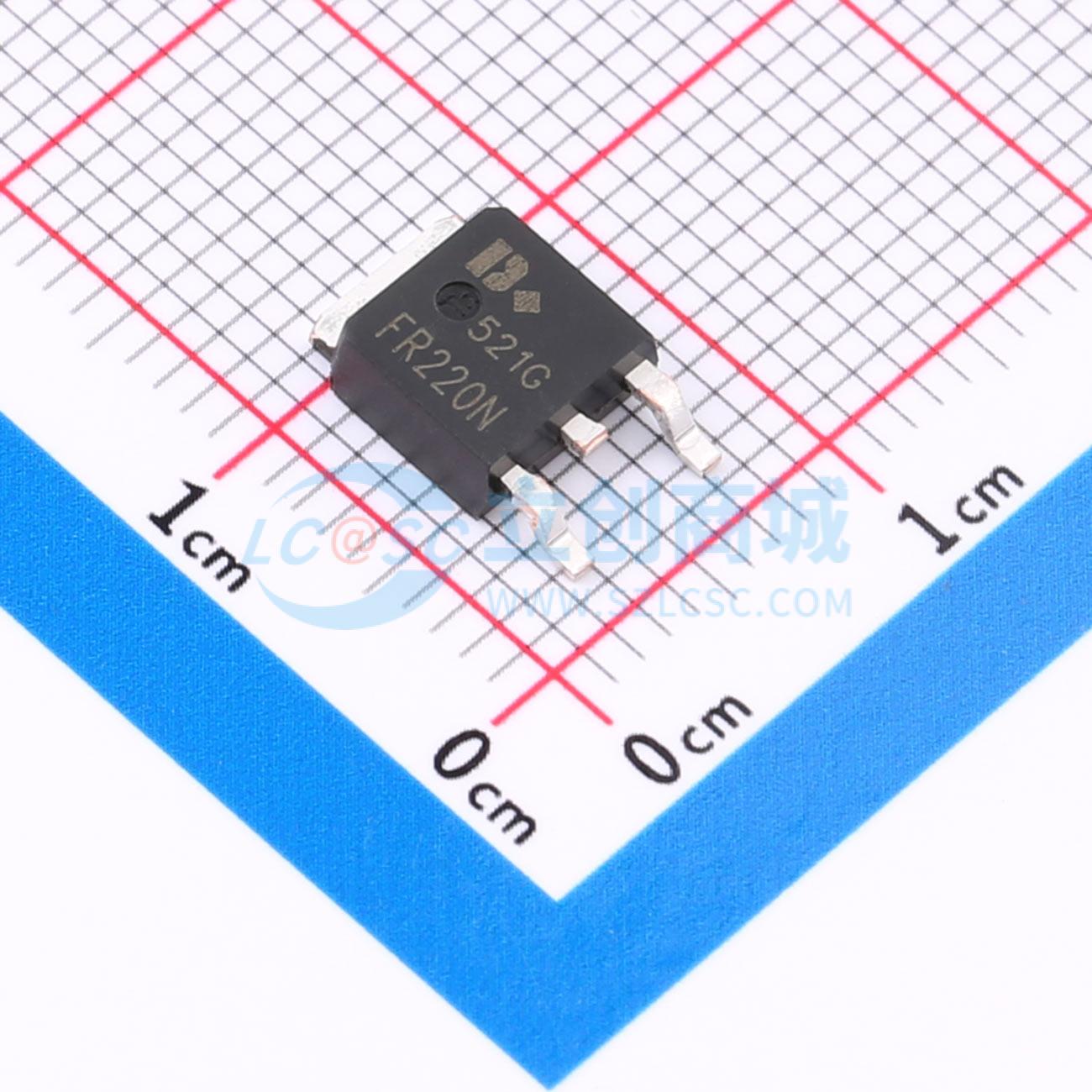

温馨提醒：图片仅供参考，商品以实物为准
IRFR220N-DO
N沟道 耐压:200V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N管/200V/5A/600mΩ/(典型470mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- IRFR220N-DO
- 商品编号
- C49208669
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.526455克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 470mΩ@10V | |
| 耗散功率(Pd) | 33W | |
| 阈值电压(Vgs(th)) | 3.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6.6nC@10V | |
| 输入电容(Ciss) | 289pF | |
| 反向传输电容(Crss) | 23.1pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 68pF |
商品概述
这款N沟道MOSFET采用先进的平面技术和设计，可在低栅极电荷的情况下提供出色的导通电阻（RDS(on)）。它可用于多种应用场景。
商品特性
- 漏源电压（VDS） = 200 V，漏极电流（ID） = 5 A，导通状态下的漏源电阻（RDS(ON)） < 600 mΩ @ 栅源电压（VGS） = 10 V（典型值：470 mΩ）
- 低栅极电荷。
- 提供环保型器件。
- 采用先进的高单元密度沟槽技术，实现超低导通电阻（RDS(ON)）。
- 封装散热性能良好。
- 湿度敏感度等级为3级（MSL3）
