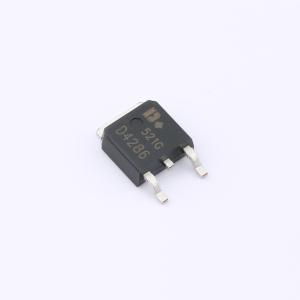

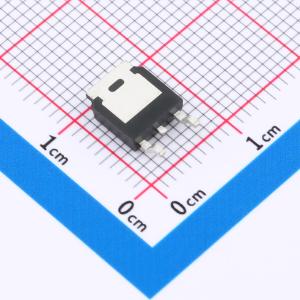

温馨提醒：图片仅供参考，商品以实物为准
DOD4286
N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N管/100V/15A/100mΩ(典型75mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOD4286
- 商品编号
- C49190252
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.440757克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 75mΩ@10V | |
| 耗散功率(Pd) | 46W | |
| 阈值电压(Vgs(th)) | 1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 21nC@10V | |
| 输入电容(Ciss) | 1.083nF | |
| 反向传输电容(Crss) | 40pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 51pF |
商品概述
这款N沟道MOSFET采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的RDS(ON)。它可用于多种应用场景。
商品特性
- VDS = 100 V, ID = 15 A, RDS(ON) < 100 m Ω @ VGS = 10 V
- 低栅极电荷。
- 有环保型器件可供选择。
- 采用先进的高单元密度沟槽技术,实现超低 RDS(ON)。
- 封装散热性能良好。
