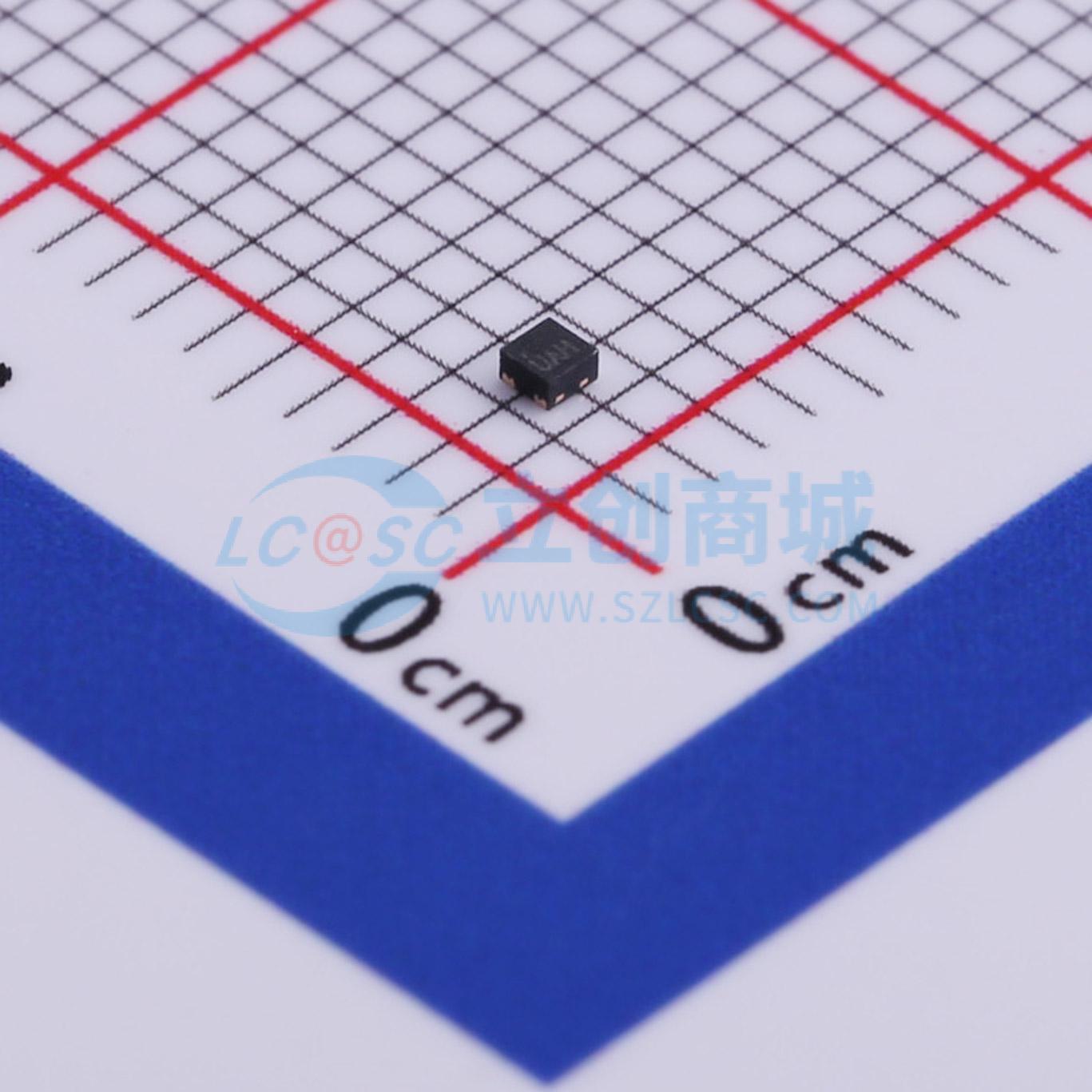

温馨提醒：图片仅供参考，商品以实物为准
SGM2033-2.8XUDH4G/TR
2.8V 250mA 5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM2033-2.8XUDH4G/TR
- 商品编号
- C503223
- 商品封装
- UTDFN-1x1-4AL
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 2.8V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | 120dB@(100Hz) | |
| 压差 | 145mV@(250mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 22uA | |
| 噪声 | 26uVrms | |
| 功能特性 | 短路保护；使能控制；热关断 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
SGM2033系列是超低噪声线性稳压器，能够提供250mA的输出电流。该器件专为满足射频和模拟电路的要求而设计，具备超低噪声、高电源抑制比（PSRR）、低静态电流以及出色的负载/线性瞬态响应特性。该器件设计搭配1μF输入和1μF输出陶瓷电容使用。 SGM2033采用绿色SOT - 23 - 5和UTDFN - 1×1 - 4AL封装。其工作环境温度范围为 - 40℃至 + 125℃。
商品特性
- 工作输入电压范围：1.8V至5.5V
- 提供固定电压选项：1.2V至5.0V
- 输出对地短路保护
- 输出电流限制：500mA（典型值）
- 过温保护：+165℃
- 快速负载瞬态响应
- 超低静态电流：13.5μA（典型值）
- 关断电流：0.1μA（典型值）
- 使用1μF小尺寸陶瓷电容即可稳定工作
- 工作温度范围： - 40℃至 + 125℃
- 采用绿色SOT - 23 - 5和UTDFN - 1×1 - 4AL封装
应用领域
- 电池供电设备
- 无线局域网设备
- 智能手机和平板电脑
- 相机和摄像机
