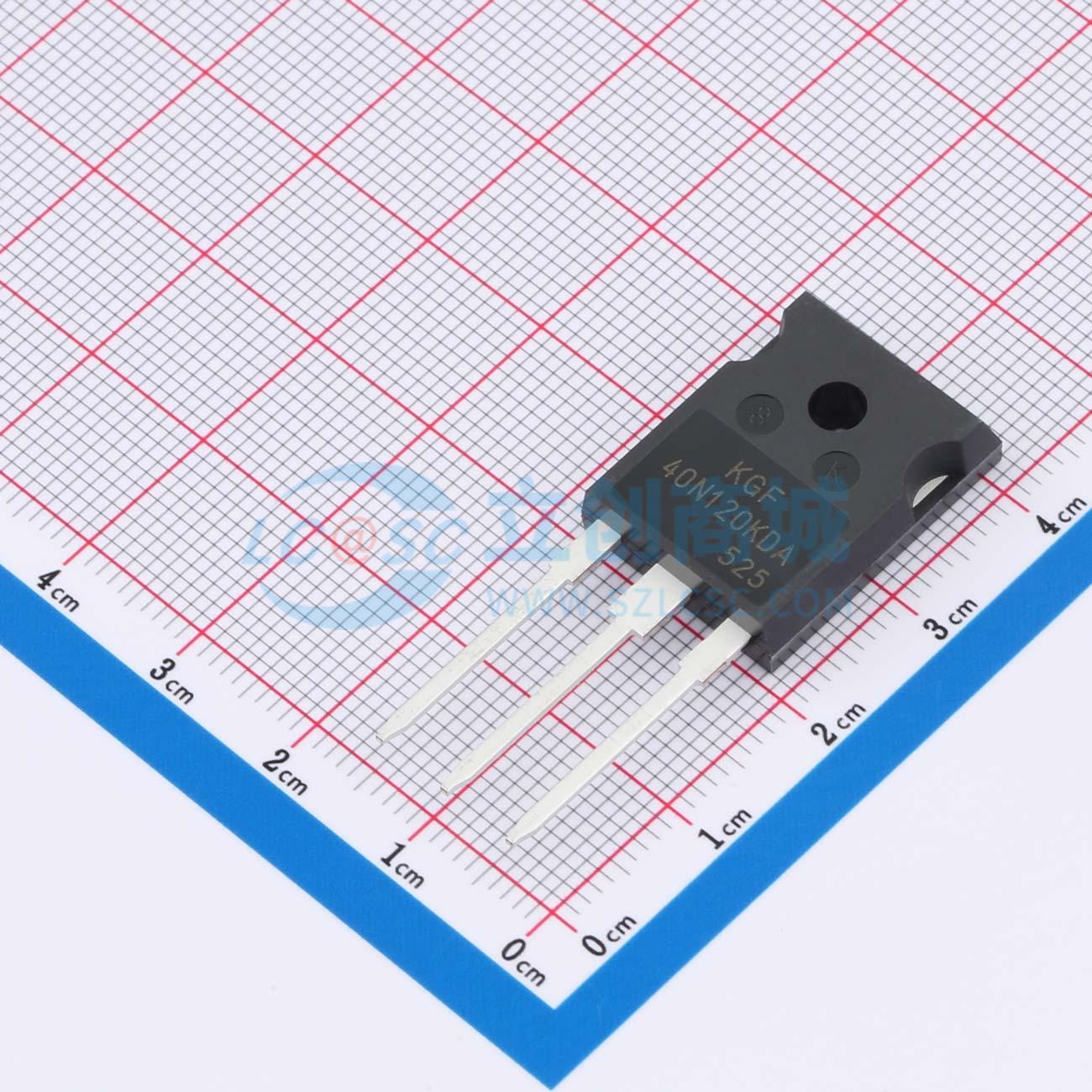

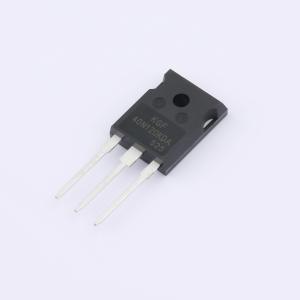

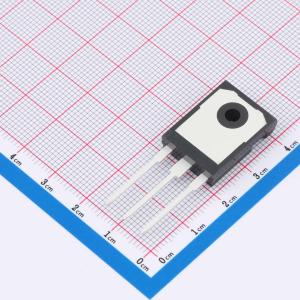

温馨提醒：图片仅供参考，商品以实物为准
KGF40N120KDA-U/H
1.2kV 80A
- 描述
- Field Stop Trench IGBTs提供低开关损耗、高能效和短路耐用性。它专为电机控制、不间断电源（UPS）、通用逆变器等应用而设计。
- 品牌名称
- KEC
- 商品型号
- KGF40N120KDA-U/H
- 商品编号
- C49169068
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.549333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 357W | |
| 输出电容(Coes) | 195pF | |
| 正向脉冲电流(Ifm) | 160A | |
| 集射极饱和电压(VCE(sat)) | 2.25V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@40mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 230nC@15V | |
| 输入电容(Cies) | 4.8nF | |
| 开启延迟时间(Td(on)) | 60ns | |
| 关断延迟时间(Td(off)) | 350ns | |
| 导通损耗(Eon) | 3.5mJ | |
| 关断损耗(Eoff) | 1.9mJ | |
| 反向恢复时间(Trr) | 360ns | |
| 反向传输电容(Cres) | 135pF |
