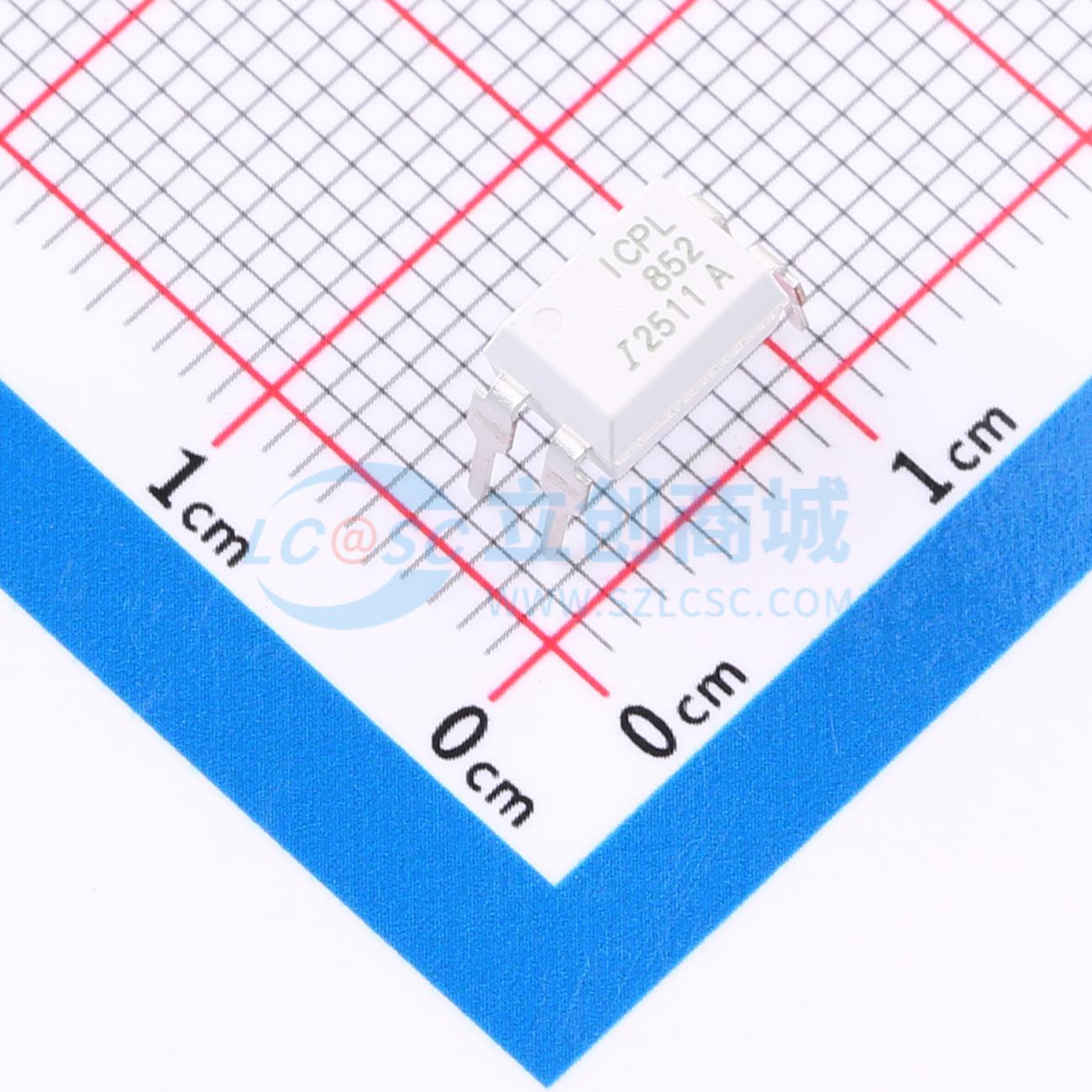

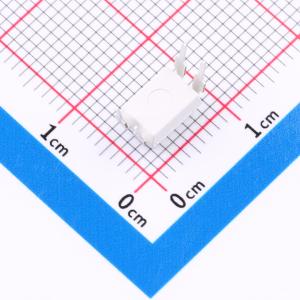

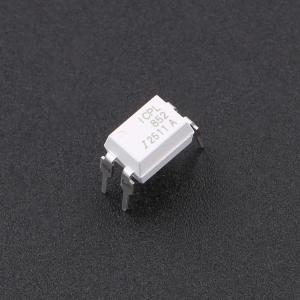

温馨提醒：图片仅供参考，商品以实物为准
ICPL-852-010EAXW
达林顿管光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Vceo=350V,Ic=150mA,DIP4
- 商品型号
- ICPL-852-010EAXW
- 商品编号
- C49172980
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.610957克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 350V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.2V@20mA,100mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 1000% | |
| 电流传输比(CTR)最大值/饱和值 | 15000% | |
| 正向电流(If) | 60mA | |
| 功能特性 | 达林顿输出结构 |
商品概述
ICPL-852系列将AlGaAs红外发射二极管作为发射器，与硅平面达林顿光电晶体管探测器光耦合，封装在具有不同引脚成型选项的塑料DIP4封装中。凭借坚固的共面双模结构，该系列提供了最稳定的隔离特性。
商品特性
- 高隔离度5000 VRMS
- 电流传输比灵活可选，参见订购信息
- 直流输入，晶体管输出
- 工作温度范围 -40°C 至 100°C
- 符合REACH法规
- 无卤素
- MSL等级1
- 符合UL-UL1577认证
- 符合VDE - EN60747-5-5(VDE0884-5)认证
- 符合CQC-GB4943.1认证
应用领域
- 顺序控制器
- 电话/传真
- 系统设备与测量仪器
- 可编程逻辑控制器
