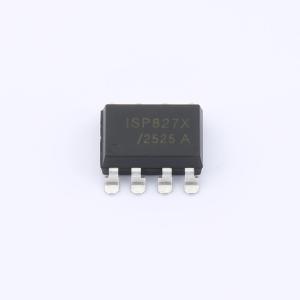

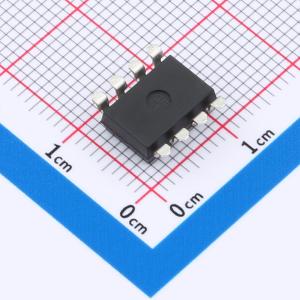

温馨提醒：图片仅供参考，商品以实物为准
ISP827XSMT&R-AXW
晶体管光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双通道，Vceo=80V，CTR 130-400%，SMD8
- 商品型号
- ISP827XSMT&R-AXW
- 商品编号
- C49172982
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.8155克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 60mV@20mA,1mA | |
| 上升时间(tr) | 6us | |
| 下降时间 | 8us | |
| 工作温度 | -40℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
ISP827系列提供双通道操作，每个通道将一个AlGaAs红外发射二极管作为发射器，与一个硅平面光电晶体管检测器光耦合，封装在具有不同引脚成型选项的塑料DIP8封装中。凭借坚固的共面双模结构，ISP827系列提供最稳定的隔离特性。
商品特性
- 高隔离度5000 VRMS
- 直流输入，晶体管输出
- 工作温度范围 -40 °C 至 110 °C
- 符合REACH法规
- 无卤素（可选）
- 潮湿敏感度等级1级
- 符合UL-UL1577、VDE-EN60747-5-5(VDE0884-5)、CQC-GB4943.1认证标准
应用领域
- 计算机外围设备接口
- 微处理器系统接口
