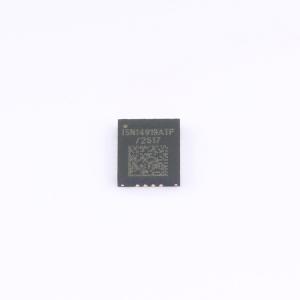

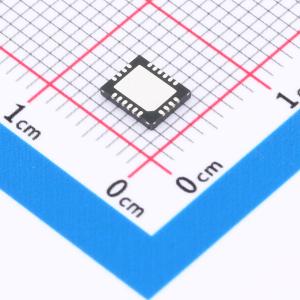

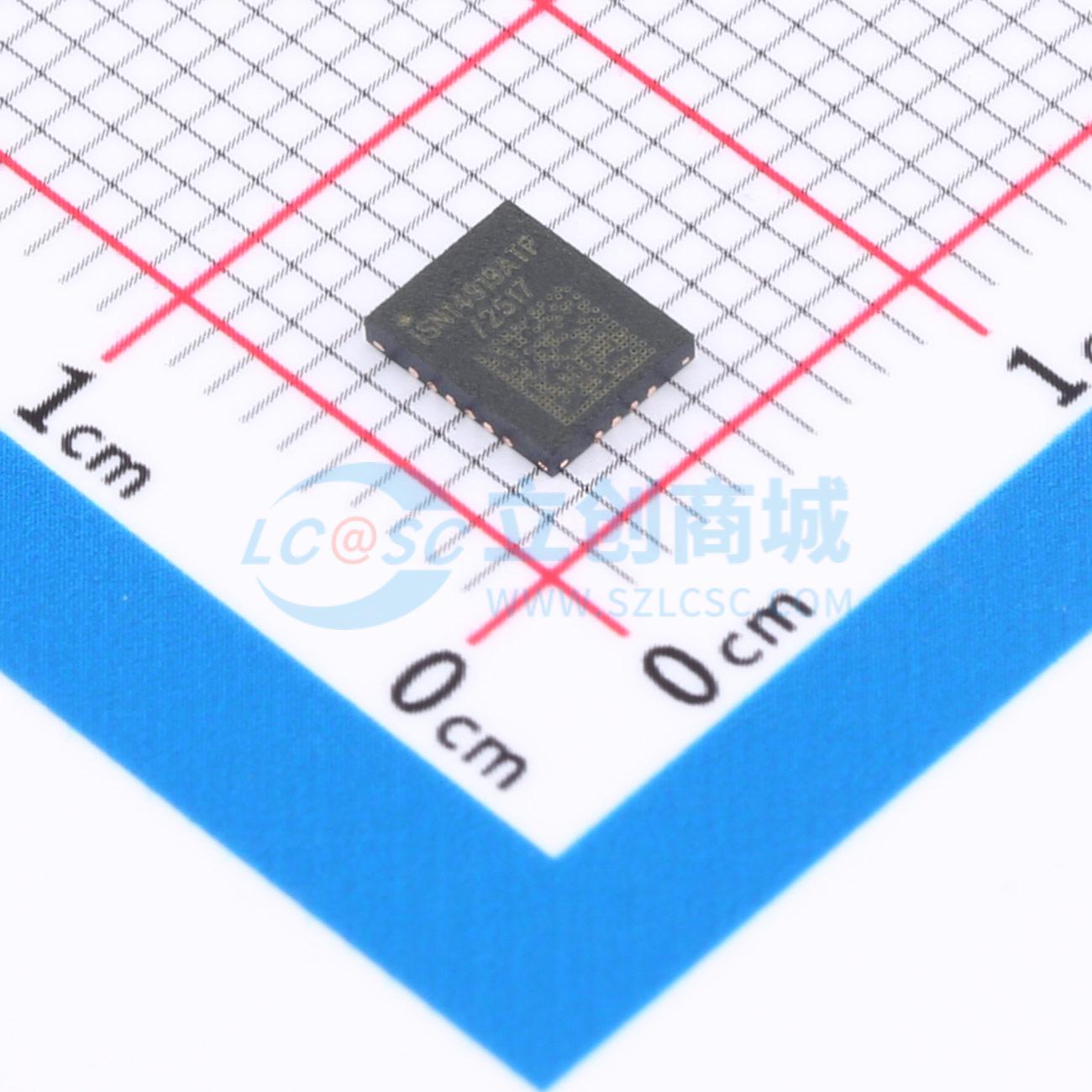

ISN14919ATP-AXW
工业保护型4通道低边开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VCC 7-60V,800mA/通道，500KHz,Rdson=170mR, TQFN20
- 商品型号
- ISN14919ATP-AXW
- 商品编号
- C49172984
- 商品封装
- TQFN-20(4x5)
- 包装方式
- 托盘
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 4 | |
| 工作电压 | 7V~60V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 800mA | |
| 导通电阻 | 170mΩ | |
| 功能特性 | 过流保护；过温保护；短路保护；过压保护；欠压锁定 | |
| 工作温度 | -40℃~+125℃ |
商品概述
ISN14919是一款工业保护型4通道低边开关，具备宽电源供电电压、低工作电流、宽负载电压、大负载电流、低导通电阻、高工作频率以及集成5V/50mA LDO等众多优势。该器件采用稳健性设计，集成了ESD和浪涌防护、欠压保护、多模块过温保护、快速限流响应以及短路电流抑制能力，确保芯片长期安全稳定运行。其易用性高，4通道输入与输出一一对应，具备故障自恢复功能。用户可自定义限流值，并允许10ms的双倍电流工作模式，4通道支持并联使用以满足更大的输出电流需求。ISN14919提供两种封装选项：TSSOP20封装尺寸为6.5mm×6.4mm，TQFN20封装尺寸更小，为4mm×5mm。
商品特性
- 电源供电电压：5V 或 7V ~ 60V
- 工作电流：4通道输出全部关断时为0.95mA；4通道输出全部开启时为2mA
- 逻辑电源电压：1.62V ~ 5.5V
- 负载电压：5V ~ 48V
- 负载电流：每通道输出800mA
- 钳位电压：52V（典型值）
- 限流响应时间：<2us
- LDO：5V/50mA
- 开关频率：500kHz
- 限流选项：限流值可设置；支持10ms双倍电流
- 导通电阻：170mΩ
- 工作环境温度：-40℃ ~ 125℃
- 保护功能：过热保护；欠压保护；短路保护；浪涌：±1kV/42Ω，8µs/20µs；HBM：±2kV；CDM：±2kV
- 故障指示：VDD/V5/VL欠压；芯片/LDO/通道过热
应用领域
- IO模块
- PLC和DCS系统
- 马达控制
- 继电器与电磁阀驱动
