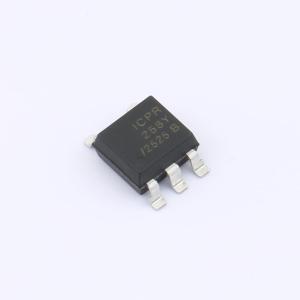

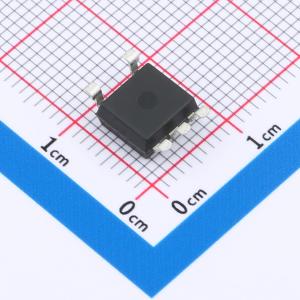

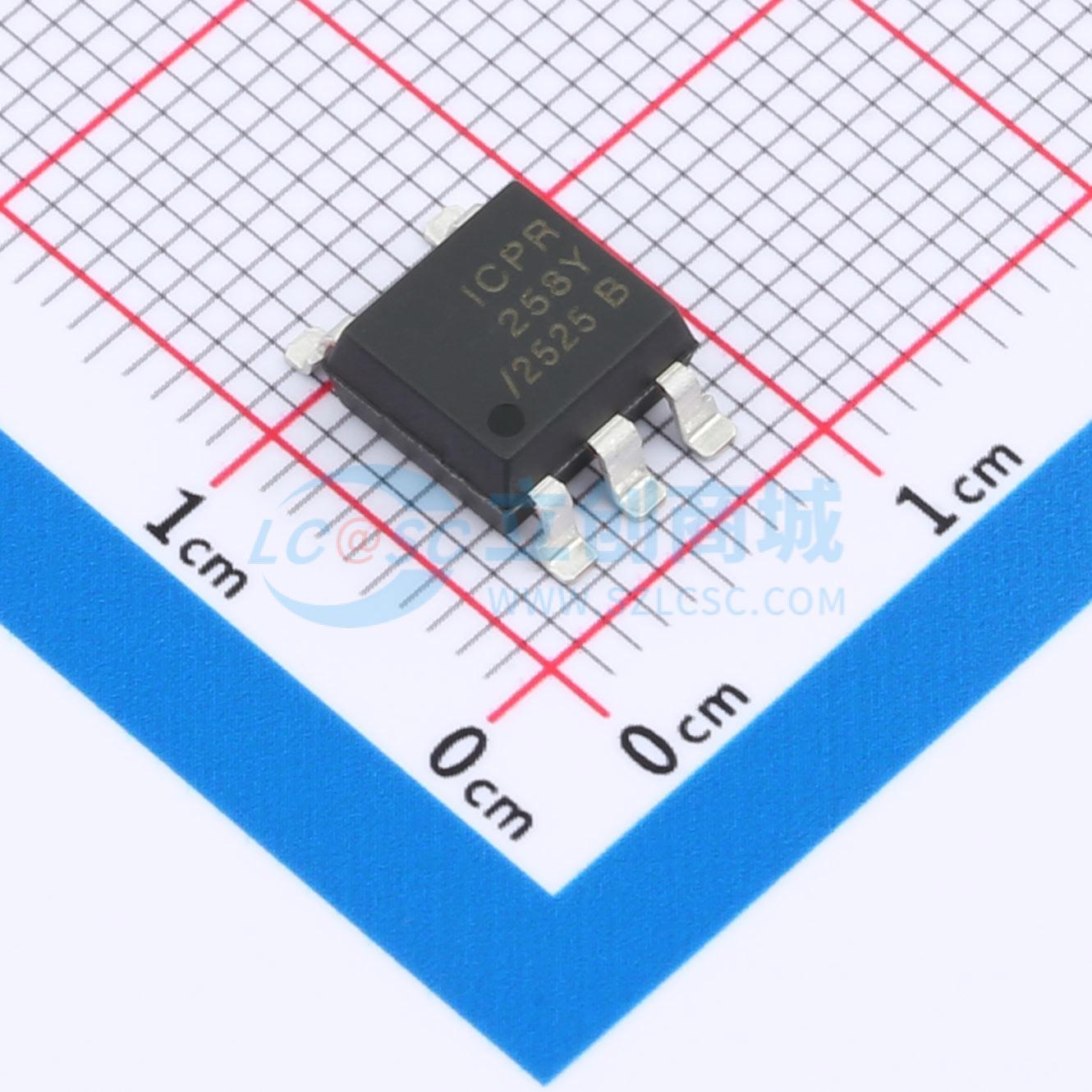

ICPR258Y-550E-AXW
光耦继电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 负载电压1500V，负载电流20mA,SMD5
- 商品型号
- ICPR258Y-550E-AXW
- 商品编号
- C49172981
- 商品封装
- SOP-5
- 包装方式
- 编带
- 商品毛重
- 0.9762克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | - | |
| 连续负载电流 | 20mA | |
| 负载电压 | 1.5kV | |
| 正向压降(Vf) | 1.35V | |
| 正向电流(If) | 50mA | |
| 导通电阻 | 190Ω | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 300us | |
| 截止时间(Toff) | 280us | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+105℃ | |
| 总功耗(Pd) | 410mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
ICPR258Y系列是一款高压光MOSFET。其采用AlGaAs红外发光二极管输入级，与高压输出检测电路光耦合。高压输出检测电路包含一个高速光伏二极管阵列和驱动电路，用于控制两个分立高压MOSFET的开关。
商品特性
- 负载电压：1500V
- 输入与输出间高隔离电压：V_ISO = 5000 V_rms
- 工作温度：-40°C ~ +105°C
- 符合加强绝缘标准
- 认证：UL-UL1577、VDE-EN60747-5-5(VDE0884-5)、CQC-GB4943.1
应用领域
- 电池绝缘电阻测量/漏电检测
- 汽车电池BMS拓扑结构
- 测量仪器
- 数据通信设备
