温馨提醒：图片仅供参考，商品以实物为准

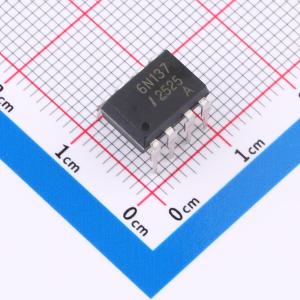

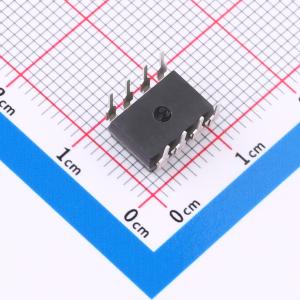

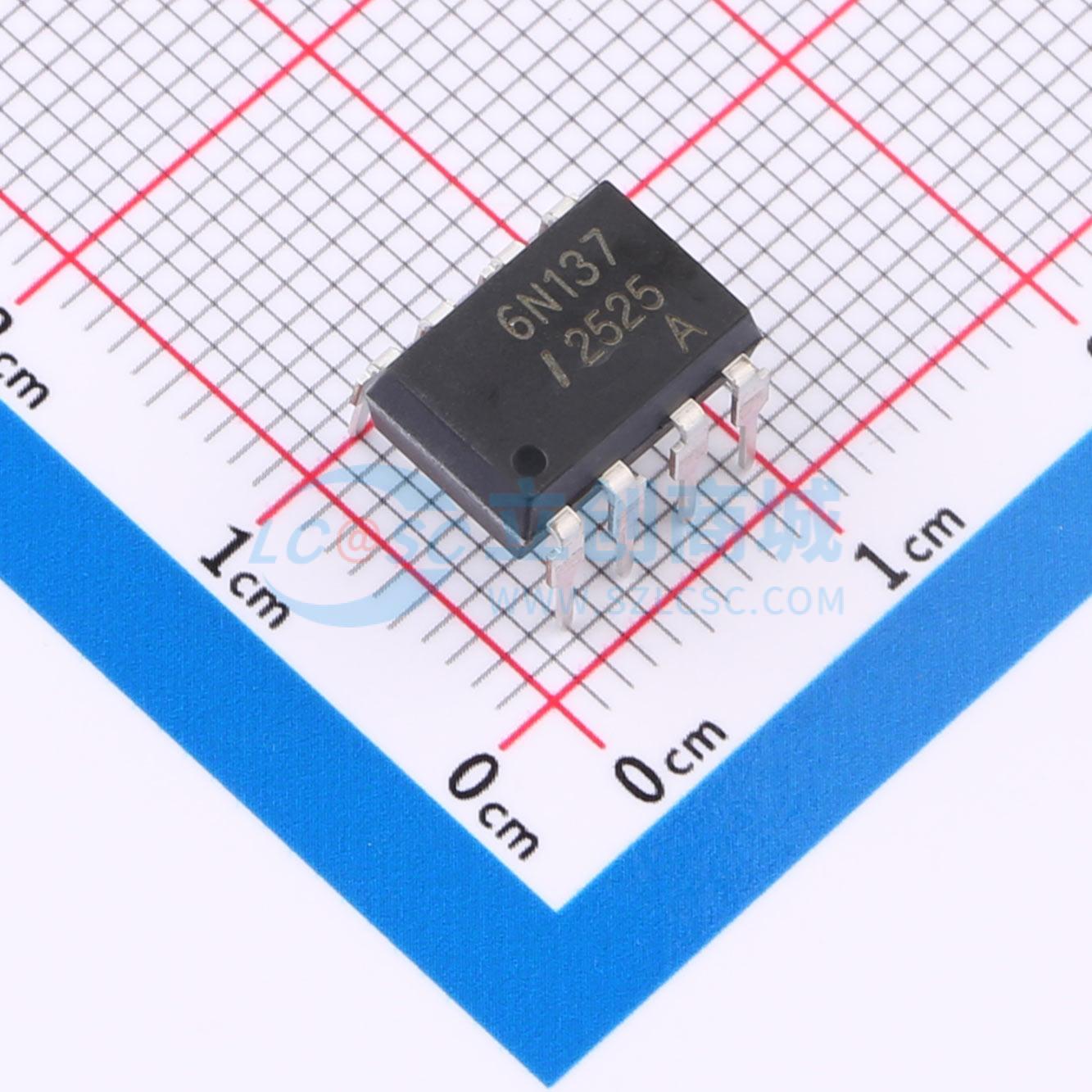

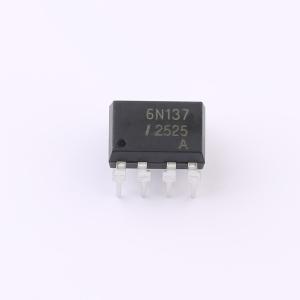

6N137-000E-AXW
高速光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 10Mbps,单通道，DIP8
- 商品型号
- 6N137-000E-AXW
- 商品编号
- C49172976
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.917634克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V；2.7V~3.6V | |
| 隔离电压(Vrms) | 5kV | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 75ns | |
| 传播延迟 tpHL | 75ns |
| 属性 | 参数值 | |
|---|---|---|
| 输入阈值电流(FH) | 15mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 200mW | |
| 正向压降(Vf) | 1.38V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 功能特性 | 输出使能控制 |
商品概述
6N137系列器件将AlGaAs红外发射二极管作为发射器，与具有可触发输出的硅高速集成光电探测器逻辑门进行光耦合，封装于具有不同引脚成型选项的塑料DIP8封装中。
商品特性
- 高隔离度 5000 V_RMS
- 直流输入，逻辑门输出
- 工作温度范围 -40°C 至 100°C
- 符合REACH标准
- 无卤素（可选）
- MSL等级1
- 待批准的认证：UL1577、VDE - EN60747-5-5(VDE0884-5)、CQC-GB4943.1
应用领域
- 消除接地环路
- LSTTL至TTL、LSTTL或CMOS逻辑电平转换
- 线路接收与数据传输
- 数据多路复用
- 开关电源
- 脉冲变压器替代
- 计算机外设接口
