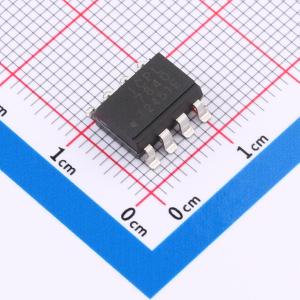

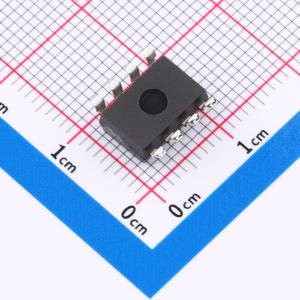

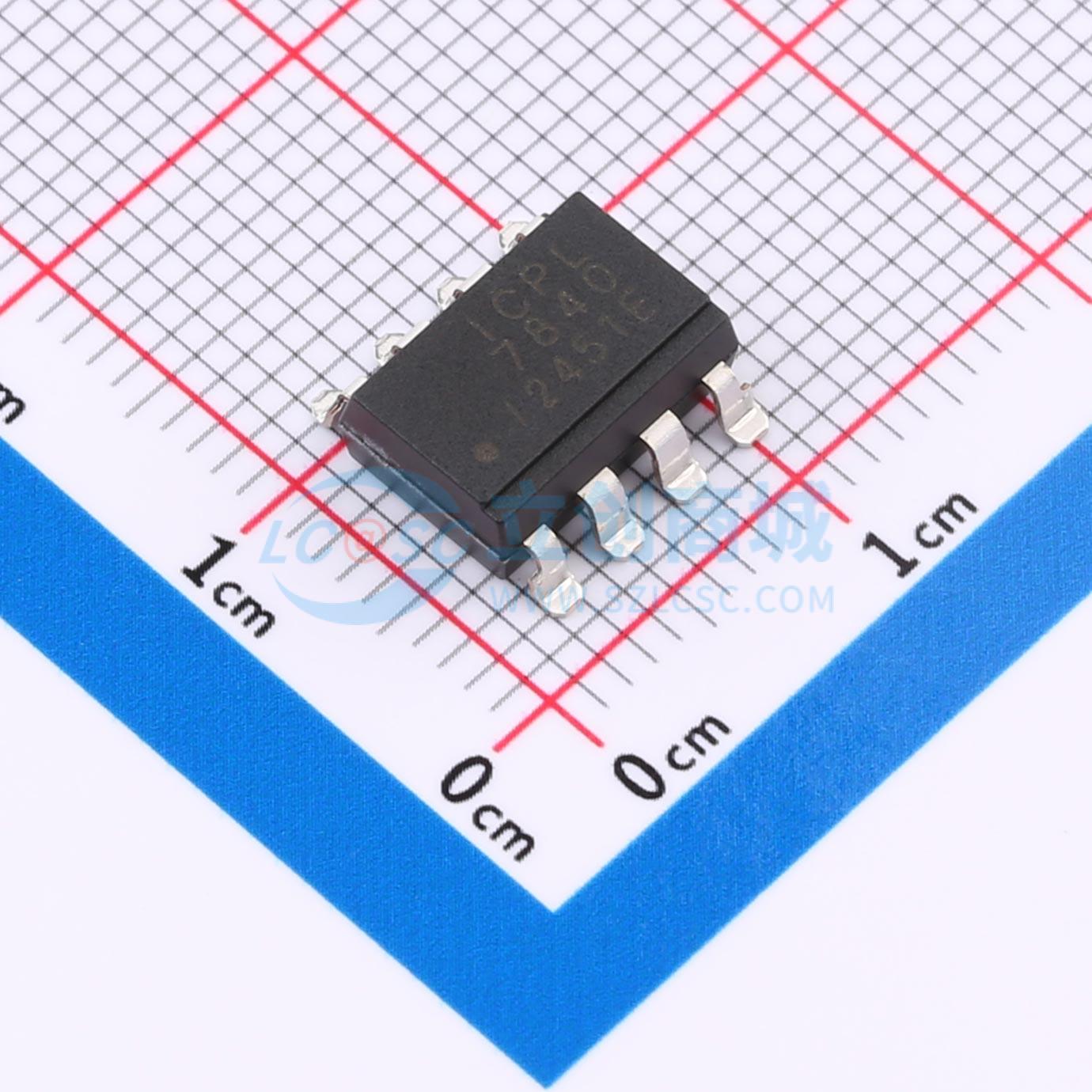

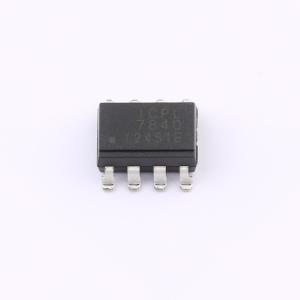

ICPL-7840-500EAXW
隔离运放光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带宽100KHz，VCC=5V，5KV绝缘耐压，SMD8
- 商品型号
- ICPL-7840-500EAXW
- 商品编号
- C49172979
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.714克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 差分输入电压 | - | |
| 带宽(-3db) | 100kHz | |
| 增益 | 7.6~8.4 | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 300uV | |
| 输入偏置电流(Ib) | - | |
| 输出类型 | 差分 |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3750 | |
| CMTI(kV/us) | 15kV/us | |
| 共模抑制比(CMRR) | 76.1dB | |
| 功能特性 | 全差分拓扑；片内斩波稳定放大器；隔离式ΔΣ(Sigma-Delta)调制器 | |
| 输入侧工作电压 | 4.5V~5.5V | |
| 输出侧工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
ICPL-7840隔离放大器系列专为电子电机驱动中的电流检测而设计。在典型应用中，电机电流流经外部电阻，产生的模拟电压降由ICPL-7840检测。该器件在光隔离屏障的另一侧产生一个差分输出电压。
商品特性
- 在V_CM = 1000 V时，共模抑制比为15 kV/μs
- 增益随温度漂移为0.00025 V/V/°C
- 输入失调电压为0.3 mV
- 带宽为100 kHz
- 非线性度为0.004%
- 采用先进的Σ-Δ模数转换器技术
- 采用全差分电路拓扑结构
- 采用CMOS集成电路技术
- 符合REACH和RoHS标准
- 无卤素
- 通过UL-UL1577认证
- 通过VDE - EN60747-5-5(VDE0884-5)认证
- 通过CQC - GB4943.1认证
应用领域
- 电机相电流与母线电流检测
- 逆变器电流检测
- 开关电源信号隔离
- 通用电流检测与监控
- 通用模拟信号隔离
