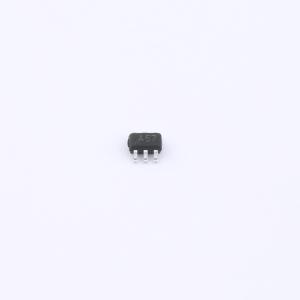

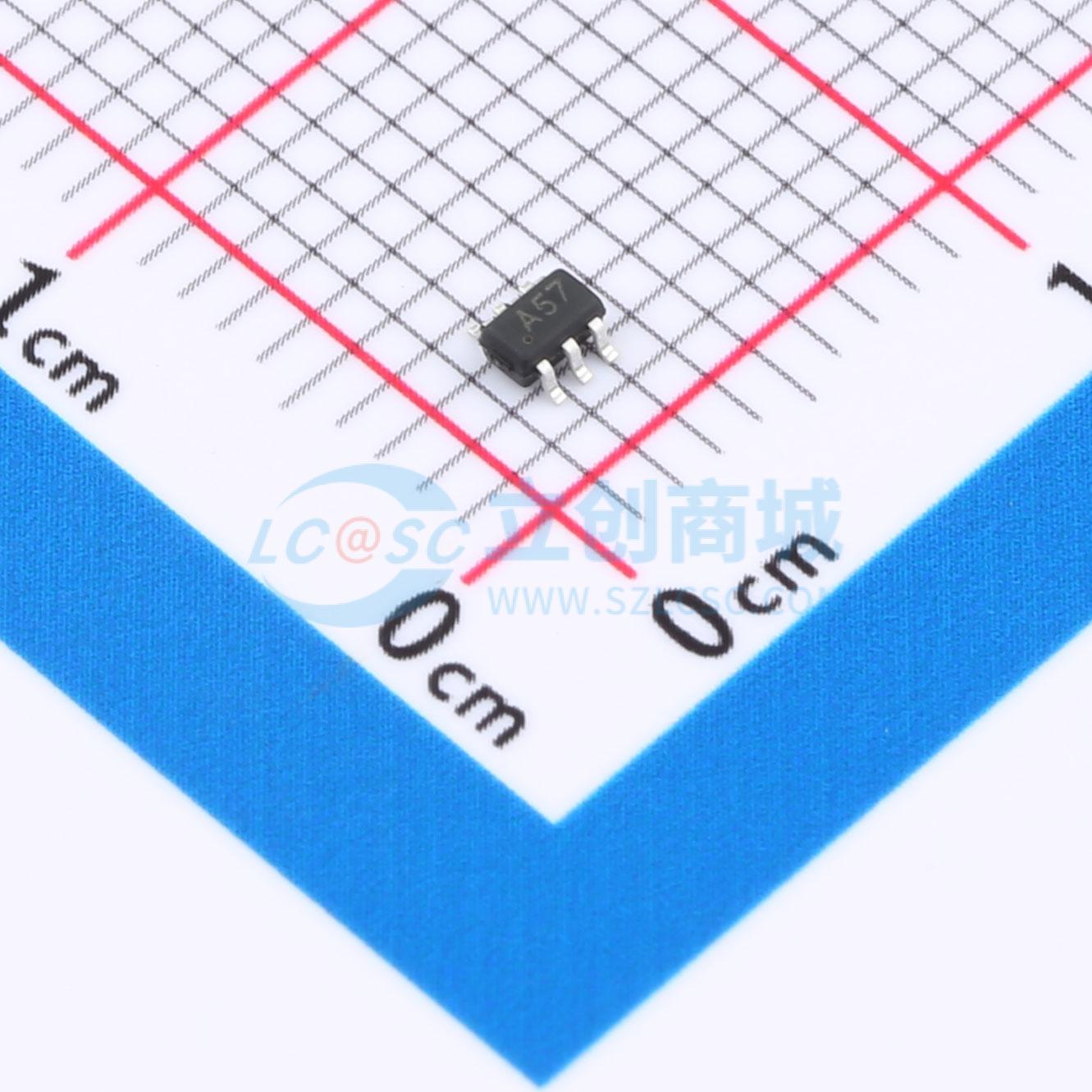

FSA3157L6X-HXY
单刀双掷，低导通电阻模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该模拟开关采用单刀双掷（SPDT）配置，支持1路信号通道切换。器件可在1.5V至5.5V宽电压范围内稳定工作，适合多种便携式与通用电子设备应用。其导通电阻低至1.5Ω，确保信号在传输过程中失真小、损耗低，具备良好的开关性能。产品可广泛应用于通信系统、音频切换电路、测试仪器及电源管理等领域，实现对模拟或数字信号的高效路由控制。
- 商品型号
- FSA3157L6X-HXY
- 商品编号
- C49108278
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.024747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 1.8Ω@5.5V | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 7pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 200ns | |
| 关闭时间(toff) | 200ns | |
| 带宽 | 700MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 故障保护 |
商品概述
FSA3157L6X是一款单刀双掷低导通电阻模拟开关。它可在1.5V至5.5V的单电源下工作。该器件提供低导通电阻和优异的导通电阻匹配特性，并具备先断后通功能，以防止信号从一个通道切换到另一个通道时产生失真。该器件能够实现真正的隔离。即使A端电压超过VCC，也只有极小的电流会回流至电源。
商品特性
- 引脚兼容FSA3157、TS5A3157、SN74LVC1G3157、SGM4157YC，采用SOT-363封装
- 低导通电阻，A=5V时Ron=1.5Ω
- 1.8V逻辑兼容控制引脚
- A端电压可超过VCC以实现真正隔离，即使电源失效
- 高关断隔离度：-100dB @ 100KHz
- 低通道间串扰：-97dB @ 100KHz
- 高带宽，-3dB @700MHz，适用于USB2.0高速信号路由
- 低静态电流<2μA，且具有极宽的电源电压范围
- ESD HBM：±5500V
应用领域
- 音频、视频、UART、USB2.0信号与电源路由
- 手机与TWS耳机
