Name: TI(德州仪器) F28P650DK9NMRR
Brand: TI(德州仪器)
SKU: C49108612
Price: 80.442 CNY
Availability: InStock

最多包含三个CPU:两个32位C28x DSP CPU和一个CLA CPU，全部运行在200MHz
在实时信号链性能上，总处理能力等效于基于1000MHz Arm® Cortex®-M7的器件
IEEE 754双精度（64位）浮点单元（FPU）
三角数学单元（TMU）
快速整数除法（FINTDIV）
CRC引擎和指令（VCRC）
控制律加速器（CLA）CPU支持IEEE 754单精度浮点
可独立于C28x CPU执行代码
1.28MB带ECC保护的CPU可映射闪存，分为5个闪存bank
248KB带增强奇偶校验保护的RAM
外部存储器接口（EMIF），支持ASRAM、SDRAM或ASIC/FPGA
集成三个模数转换器（ADC）
16位模式下每个速率为1.19MSPS；12位模式下每个速率为3.92MSPS
最多支持40路单端输入或19路差分输入
每个ADC配备独立的采样保持（S/H）单元，支持同步测量
支持转换结果的硬件后处理
支持硬件过采样（最高128倍）和欠采样模式，具备累加、平均和异常值剔除功能
提供24路冗余输入通道，提升设计灵活性
支持转换结果自动比较，适用于功能安全应用
11个窗口比较器，带12位数模转换器（DAC）参考
DAC带斜率补偿，支持峰值电流模式和谷值电流模式控制
支持内部温度传感器和ADC参考的连接选项
两个12位缓冲DAC输出
36路脉宽调制（PWM）通道，全部具备150ps高分辨率能力（HRPWM）
支持最小死区逻辑（MINDB）、非法组合逻辑（ICL）以及其他特殊功能（例如二极管仿真[DE]）
无需额外外部逻辑即可支持矩阵转换器、多电平转换器和谐振转换器
七个增强捕捉（eCAP）模块
七个eCAP模块中的两个可提供高分辨率捕捉（HRCAP）
两个新增监测单元，可监测边沿、脉冲宽度和周期，可与ePWM选通和跳闸事件耦合
增加至256路输入，提供更多捕捉选项
新增ADC SOC生成能力
eCAP也可用于生成额外PWM
六个增强正交编码器脉冲（eQEP）模块
16路Sigma-Delta滤波模块（SDFM）输入通道，每个通道2个独立滤波器
嵌入式模式生成器（EPG）
可配置逻辑块
六个逻辑片，可增强现有外设能力或定义定制逻辑，减少或去除外部CPLD/FPGA
无需FPGA即可支持编码器接口
支持电力转换的定制PWM生成
EtherCAT®从设备控制器（ESC）
USB 2.0（MAC + PHY）
快速串行接口（FSI），支持跨隔离实现最高200Mbps数据交换
四个高速（最高50MHz）SPI端口
两个串行通信接口（SCI），支持UART
两个高速（25Mbps）通用异步收发器（UART）
两个I2C接口（400Kbps）
支持通过SPI/SCI/I2C外部启动
两个与UART兼容的本地互连网络（LIN）模块，支持SCI
电源管理总线（PMBus）接口，支持I2C
一个控制器局域网（CAN/DCAN）
两个带灵活数据速率的CAN FD/MCAN控制器局域网
两个6通道直接存储器访问（DMA）控制器
185个独立可编程复用通用输入输出（GPIO）引脚
扩展外设中断控制器（ePIE）
支持低功耗模式（LPM）
嵌入式实时分析与诊断（ERAD）
后台CRC（BGCRC）
高级加密标准（AES-128、192、256）加速器
支持JTAGLOCK安全功能
零引脚启动
双区安全
标识（UID）号
更易于实现倒数比较
C28x CPU 2支持锁步
存储器上电自检（MPOST）
非锁步器件支持硬件内置自检（HWBIST）
符合功能安全要求
为功能安全应用开发
提供相关文档辅助ISO 26262和IEC 61508系统设计
系统性能力最高可达ASIL D和SIL 3
硬件完整性最高可达ASIL B和SIL 2
具备安全相关认证
通过TÜV SÜD ISO 26262认证，最高可达ASIL B
通过TÜV SÜD IEC 61508认证，最高可达SIL 2
两个内部10MHz振荡器
片上晶体振荡器
2个APLL、BOR，冗余中断向量RAM
窗口看门狗定时器模块
缺钟检测电路
双时钟比较器（DCC）
支持在线固件更新（LFU）
支持新旧固件之间快速上下文切换，支持带电或不带电切换
1.2V内核，3.3V I/O设计
内部VREG用于生成1.2V电压
欠压复位（BOR）电路
无铅绿色封装
256球新细间距球栅阵列（nFBGA）[ZEJ后缀]，尺寸13mm × 13mm，间距0.8mm
176引脚PowerPAD™热增强型低轮廓四方扁平封装（HLQFP）[PTP后缀]，尺寸26mm × 26mm，间距0.5mm

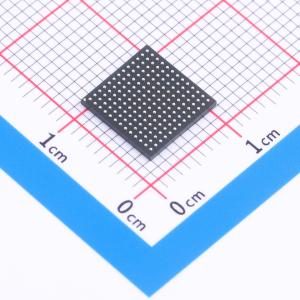

169球新细间距球栅阵列（nFBGA）[NMR后缀]，尺寸9mm × 9mm，间距0.65mm
100引脚PowerPAD™热增强型薄型四方扁平封装（HTQFP）[PZP后缀]，尺寸16mm × 16mm，间距0.5mm
环境温度（TA）:-40℃ 至 125℃（符合工业和汽车级资格）

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	C28x
	CPU最大主频	200MHz
	CPU位数	32 Bit
	程序存储容量	1.28MB
	程序存储器类型	FLASH
	RAM容量	248KB
	EEPROM容量	-

	属性	参数值
	I/O数量	98
	ADC(位数)	16bit；12bit
	DAC(位数)	12bit
	振荡器类型	内置+外置
	工作电压	-
	工作温度	-40℃~+125℃
	功能特性	窗口看门狗(WWDG)；欠压检测(BOR/LVD/LVR/LVI)；看门狗复位；内置通用定时器；内置温度传感器；硬件CRC
