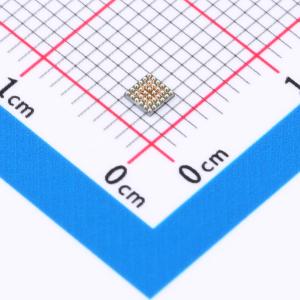

温馨提醒：图片仅供参考，商品以实物为准
TS5MP646NYFPR-HXY
高性能MIPI C-PHY开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该模拟开关/多路复用器采用单刀双掷（SPDT）拓扑结构，提供10个独立信号通道，适用于复杂信号路径管理与切换应用。器件支持1.65V至5.5V宽电压范围工作，具备良好的电源适应性。其导通电阻典型值为4.3Ω，可有效降低信号传输损耗，提升系统整体信号完整性。适用于通信设备、消费类电子产品及高性能测试仪器中的信号路由控制，实现高效、可靠的模拟或数字信号选择与分配。
- 商品型号
- TS5MP646NYFPR-HXY
- 商品编号
- C49108282
- 商品封装
- DSBGA-36
- 包装方式
- 编带
- 商品毛重
- 0.027778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 9Ω@0.2V | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 1.5pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 1.2us | |
| 关闭时间(toff) | 800ns | |
| 带宽 | 5.1GHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 250ps | |
| 功能特性 | 断电隔离 |
商品概述
TS5MP646NYFPR是一款高性能四数据通道MIPI DPHY开关。此单刀双掷开关针对在两个高速或低功耗MIPI源之间切换进行了优化。该器件具有宽带宽并保持良好的信号完整性，这使其非常适合MIPI规范，并允许连接到CSI或DSI模块。采用36球晶圆级芯片尺寸封装，尺寸为2.4mm × 2.4mm，且为无铅无卤素，使其成为移动设备的理想选择。
商品特性
- 引脚与FSA646兼容，CSP-36(DSBGA-36)封装
- 宽VCC电源电压范围：1.65V ~ 5.5V
- 低静态电流：典型值35uA
- 插入损耗：-1dB@1GHz，-2dB@1.5GHz，-3dB@5.1GHz
- 通道间串扰：典型值-30dB
- 断电时真正隔离，关断隔离度：典型值-25dB
应用领域
- 笔记本电脑
- 多摄像头与显示器
- 智能手机
- 移动与人工智能设备
