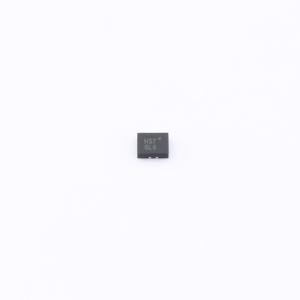

温馨提醒：图片仅供参考，商品以实物为准
NVT4557HKX-HXY
SIM卡接口电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该接口器件支持1.08V至1.98V的宽工作电压范围，适应低功耗系统设计需求。其数据传输速率达10Mbps，可满足中低速通信场景下的稳定数据传输要求。器件静态电流（IQ）低至0.5µA，显著降低待机功耗，提升整体能效表现。该特性使其适用于电池供电设备、便携式电子产品及对功耗敏感的智能终端中，可用于传感器信号处理、无线模块通信以及低功耗微控制器之间的数据交互等应用场合。
- 商品型号
- NVT4557HKX-HXY
- 商品编号
- C49108286
- 商品封装
- QFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.023232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 1V~1.98V | |
| 工作电压(VCCB) | 1.6V~3.6V | |
| 元件数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 3 | |
| 输出类型 | 开漏 | |
| 工作温度 | - | |
| 功能特性 | 集成上拉电阻；自动方向检测 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
NVT4557HKX 器件设计用于将 SIM 卡与单路低电压 1.0~V 至 1.8~V 主机侧接口相连。该器件包含三个 1.62~V 至 3.6~V 电平转换器，用于在 SIM 卡与主机微控制器之间转换数据、RSTn 和 CLKn 信号。NVT4557HKX 符合所有 ETSI、IMT-2000 和 ISO-7816 SIM/智能卡接口要求。
商品特性
- 引脚兼容 NVT4557 和 NXT4557，均提供 QFN1418 和 CSP 1.2×1.2-9B 封装
- 支持高达 10 MHz 的时钟速度
- 符合所有 ETSI、IMT-2000 和 ISO-7816 SIM/智能卡接口要求
- 支持 1.62~V 至 3.6~V 范围的 SIM 卡供电电压
- 主机微控制器工作电压范围：1.08~V 至 1.98~V
- 在 SIM 卡与主机侧接口之间对 I/O、RSTn 和 CLKn 进行带电容隔离的自动电平转换
- 根据 ISO-7816-3 集成了 SIM 卡信号的关断功能
- 通过 VCCB 实现自动启用和禁用
- 集成上拉和下拉电阻：无需外接电阻
- 集成 EMI 滤波器，抑制数字 I/O 的高次谐波
- 在 VCCB 或任意卡侧引脚上集成 8 kV ESD 保护，符合 IEC 61000-4-2 第 4 级标准，无需外接 ESD 二极管
- 电平转换缓冲器使 ESD 应力远离主机
- 无铅，符合有害物质限制指令，且不含卤素和锑
- 提供 0.3mm 间距的 9 引脚 WLCSP 封装和 0.4mm 间距的 10 引脚 QFN10 封装
应用领域
- 移动设备、智能手机和无线调制解调器
- SIM 卡终端
