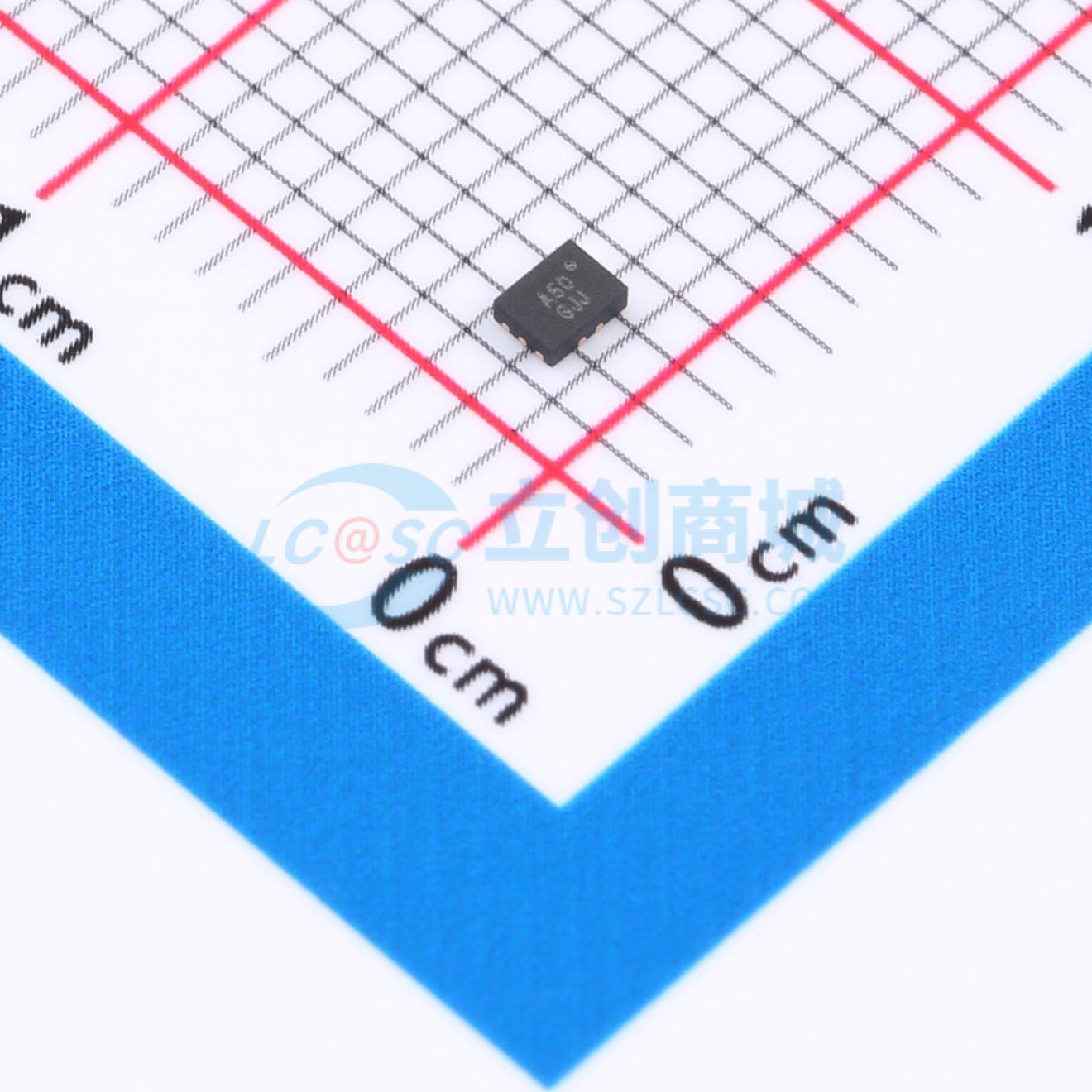

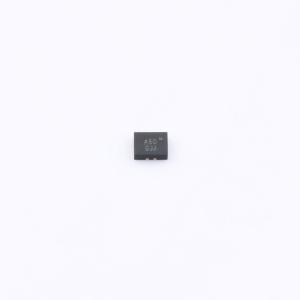

温馨提醒：图片仅供参考，商品以实物为准

NX5L2750CGUX-HXY

双路单刀双掷模拟开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该模拟开关器件采用单刀双掷（SPDT）开关电路结构，内置两个独立通道，适用于多种信号切换应用。工作电压范围为1.5V至5.5V，适应低电压操作环境，具备良好的信号传输灵活性。导通电阻（Ron）典型值为1.5Ω，确保信号在切换过程中保持较低损耗和较高完整性。该器件适合用于通信设备、便携式仪器、音频控制系统及其他需要精密信号路由的电子系统中，满足对性能与稳定性的基本要求。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: NX5L2750CGUX-HXY
商品编号: C49108284
商品封装: WQFN-10(1.4x1.8)
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

NX5L2750CGUX是一款低导通电阻的双路单刀双掷模拟开关。该器件可在1.5V至5.5V的单电源电压下工作。它具备低导通电阻和优异的导通电阻匹配特性，并采用先断后通的切换机制，以防止信号在通道间切换时产生失真。该器件能够实现真正的隔离。即使当COMx电压超过VCC时，也仅有极少量电流会回流至电源。

商品特性

引脚兼容NLAS2750和NX5L2750，采用QFN1418（WQFN-10，1.4×1.8mm）封装
低导通电阻，当COMx=5V时，Ron=1.5Ω
控制引脚兼容1.8V逻辑电平
COMx电压可超过VCC，实现真正的隔离，即使电源失效时亦然
高关断隔离度：-100dB @ 100KHz
低通道间串扰：-97dB @ 100KHz
高带宽（-3dB @700MHz），适用于USB2.0高速信号路由
低静态电流（<2μA），且具有极宽的电源电压范围（1.5V ~ 5.5V）

应用领域

音频、视频、UART、USB2.0信号及电源路由
手机与真无线立体声耳机
USB Type-C麦克风/地线切换开关
直流电机驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	导通电阻(Ron)	1.8Ω
	工作电压	-
	导通电容(Con)	7pF

	属性	参数值
	导通时间(ton)	-
	关闭时间(toff)	-
	带宽	850MHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	200ns
	功能特性	断电隔离；故障保护
