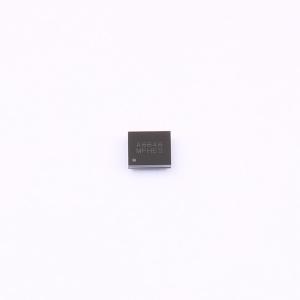

温馨提醒：图片仅供参考，商品以实物为准
FSA646UCX-HXY
高性能MIPI C-PHY开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该模拟开关/多路复用器采用单刀双掷（SPDT）开关结构，集成10个独立通道，支持1.65V至5.5V宽工作电压范围，适应多种低电压应用场景。器件导通电阻典型值为4.3Ω，可有效降低信号路径中的损耗，提升传输效率。其设计适用于便携式电子设备、通信模块、音频切换系统及测试测量仪器等领域的信号路由控制，能够实现高效、可靠的模拟或数字信号切换功能，满足高性能电路对信号完整性的要求。
- 商品型号
- FSA646UCX-HXY
- 商品编号
- C49108283
- 商品封装
- WLCSP-36(2.4x2.4)
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 导通电阻(Ron) | 9Ω@1.8V | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 1.5pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 1.2us | |
| 关闭时间(toff) | 800ns | |
| 带宽 | 5.1GHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 250ps | |
| 功能特性 | 断电隔离 |
商品概述
FSA646UCX是一款高性能四数据通道MIPI D-PHY开关。这款单刀双掷开关针对在两个高速或低功耗MIPI源之间切换进行了优化。FSA646UCX具有宽带宽并能保持良好的信号完整性，专为MIPI规范设计，允许连接到CSI或DSI模块。采用36球晶圆级芯片尺寸封装，尺寸为2.4mm × 2.4mm，无铅且无卤素，使其成为移动设备的理想选择。
商品特性
- 引脚兼容FSA646，封装为CSP-36
- 宽VCC电源电压范围：1.65V ~ 5.5V
- 低静态电流：典型值35uA
- 插入损耗：-1dB@1GHz，-2dB@1.5GHz，-3dB@5.1GHz
- 通道间串扰：典型值-30dB
- 断电时真正隔离，关断隔离度：典型值-25dB
应用领域
- 笔记本电脑
- 多摄像头与显示屏
- 4G/5G智能手机
- 移动与人工智能设备
