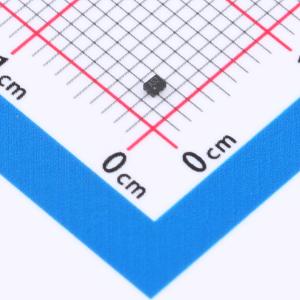

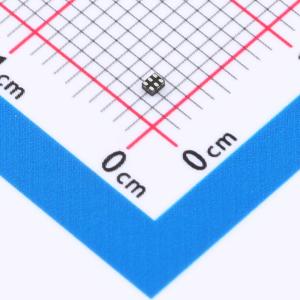

温馨提醒：图片仅供参考，商品以实物为准
NLAS3257AMU3TCG-HXY
单刀双掷、低导通电阻模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该模拟开关为单刀双掷（SPDT）结构，内置1路信号通道，适用于多种信号切换场景。器件支持1.5V至5.5V宽范围供电，适应不同电源条件下的稳定运行。导通电阻典型值为1.5Ω，保证了信号传输的完整性与高效性。可应用于通信设备、消费类电子产品、测试测量仪器及便携式系统中，满足对模拟或数字信号路径控制的需求。
- 商品型号
- NLAS3257AMU3TCG-HXY
- 商品编号
- C49108279
- 商品封装
- UDFN-6(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.021212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 1.5Ω@5V | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 7pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 200ns | |
| 关闭时间(toff) | 200ns | |
| 带宽 | 700MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 断电隔离；故障保护 |
商品概述
NLAS3257AMU3TCG是一款单刀双掷、低导通电阻的模拟开关。它可在1.5V ~ 5.5V的单电源电压下工作。该器件具有低导通电阻和优异的导通电阻匹配特性，并具备先断后通功能，以防止信号从一个通道切换到另一个通道时产生失真。该器件能够实现真正的隔离。即使当A引脚电压超过VCC时，也仅有极少量电流会回流至电源。
商品特性
- 引脚兼容NLAS3357AMU3TCG、SN74LVC1G3157DRL，采用DFN1X1(UDFN-6(1x1))封装
- 低导通电阻，当A=5V时，Ron=1.5Ω
- 控制引脚兼容1.8V逻辑电平
- A引脚电压可超越VCC，实现电源失效时的真正隔离
- 高关断隔离度：-100dB @ 100KHz
- 低通道串扰：-97dB @ 100KHz
- 高带宽（-3dB @ 700MHz），适用于USB2.0高速信号路由
- 低静态电流（<2uA）且具有极宽的电源电压范围（1.5V ~ 5.5V）
应用领域
- 音频
- 视频
- UART
- USB2.0信号与电源路由
- 手机与TWS耳机
