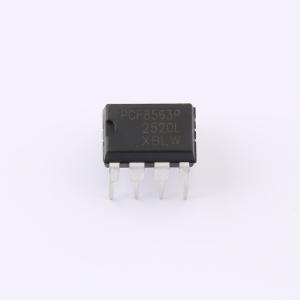

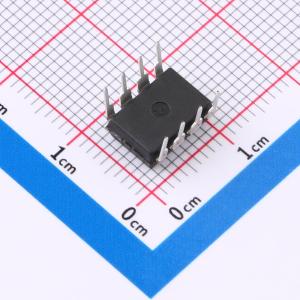

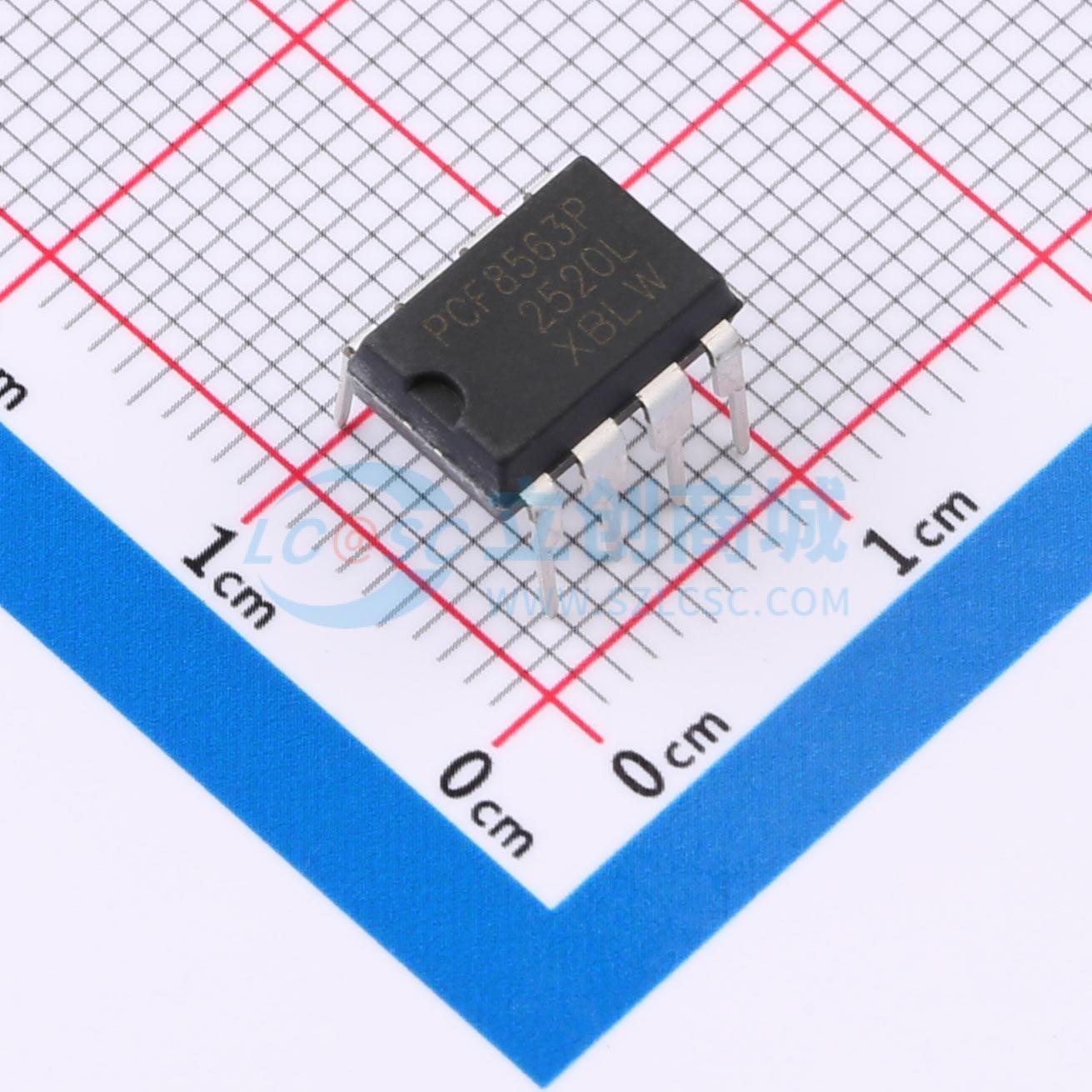

PCF8563P
I2C 总线 CMOS 实时时钟 RTC 芯片，最低工作电压 1.2V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PCF8563是一款12C总线串行接口的CMOS实时时钟RTC芯片,工作电压低至1.2V.
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- PCF8563P
- 商品编号
- C49056099
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8432克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 700nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.2V~5.5V | |
| 静态电流(Iq) | 0.22uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 告警功能；电池低压检测；可编程时钟输出 |
商品概述
PCF8563T是一款低功耗CMOS实时时钟/日历芯片，提供可编程时钟输出、中断输出和掉电检测器，所有功能均通过I²C总线接口进行串行传输。最大总线速度为400K bits/s，内置的地址寄存器在每次数据读写时自动递增。
商品特性
- 世纪符号标志
- 报警和定时器功能
- 掉电检测器
- 内部集成振荡电容
- 开漏中断引脚
- 宽工作电压范围：1.2V ~ 5.5V
- 低待机电流：典型值为0.22 μA
- I²C总线从机地址：读，0A3H；写，0A2H
- 可编程时钟输出频率为：32.768kHz，1024Hz，32Hz，1Hz
- 基于32.768kHz晶振输出的可计时单元：秒、分、时、星期、日、月、年
应用领域
- 手机
- 便携式仪器
- 传真机
- 电池供电产品
- 电视机
- 付费率电表、IC卡水表、IC卡燃气表
