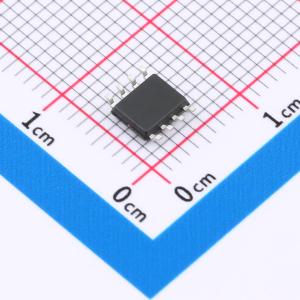

温馨提醒：图片仅供参考，商品以实物为准
LM741DTR
通用型单运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM741是一款失调电压清零功能的通用运算放大器
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- LM741DTR
- 商品编号
- C49056100
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19244克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 250V/ms | |
| 输入偏置电流(Ib) | 10nA | |
| 输入失调电流(Ios) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 23nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 1.7mA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 5V~40V | |
| 双电源电压(Vee~Vcc) | -20V~-2.5V；2.5V~20V | |
| 功能特性 | - |
商品概述
LM741 是一款高性能的单片运算放大器，构建在单个硅芯片上。它适用于广泛的模拟应用领域。高增益和宽工作电压范围使其在积分器、求和放大器及一般反馈应用中表现出卓越性能。内部补偿网络（6 dB/倍频程）确保闭环电路的稳定性。该器件提供 SOP-8 和 DIP-8 封装。
商品特性
- 宽输入电压范围
- 无闩锁效应
- 高增益
- 短路保护
- 无需频率补偿
应用领域
- 比较器
- 多谐振荡器
- 直流放大器
- 求和放大器
- 积分器或微分器
- 有源滤波器
