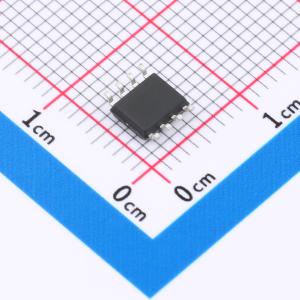

温馨提醒：图片仅供参考，商品以实物为准

XAD8617ARZ

低成本、微功耗、低噪声、轨到轨输入/输出CMOS运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XAD8617是一款低噪声COMS轨到轨输入输出双路精密运算放大器
品牌名称: XBLW(芯伯乐)
商品型号: XAD8617ARZ
商品编号: C49056101
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.2947克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	500kHz
	输入失调电压(Vos)	500uV
	输入失调电压温漂(Vos TC)	500nV/℃
	压摆率(SR)	250V/ms
	输入偏置电流(Ib)	1pA
	输入失调电流(Ios)	1pA

	属性	参数值
	输入电压噪声密度(eN)	63nV/√Hz@1kHz
	共模抑制比(CMRR)	92dB
	静态电流(Iq)	5.2uA
	输出电流	45mA
	工作温度	-40℃~+125℃
	单电源电压	1.8V~5.5V
	双电源电压(Vee~Vcc)	-2.75V~-900mV；900mV~2.75V
	功能特性	EMI滤波/RF抑制

商品概述

XAD861x系列单通道、双通道和四通道放大器具有增益带宽积与供电电流的比值最大化的特点，非常适合电池供电应用，例如可穿戴设备、手机、平板电脑和便携式医疗设备。该系列放大器具有轨到轨输入和输出摆幅、500kHz的宽带宽、超低供电电流（典型值为6.6μA，VS=5.5V，每放大器）以及低噪声（0.1至10Hz时为6μVₚ₋ₚ），是精密或通用、低电流、低电压、电池供电应用的理想选择。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用中。XAD861x运算放大器的稳健设计为电路设计者提供了易用性：集成了射频/电磁干扰抑制滤波器、过载条件下无相位反转以及高静电放电保护（5kV HBM）。XAD861x放大器针对低至+1.8~V（±0.9~V）至高至+5.5~V（±2.75~V）的电压工作进行了优化。XAD8613采用SOT23-5和SC70-5封装，XAD8617采用SOP-8和MSOP-8封装，XAD8619采用SOP-14和TSSOP-14封装。

商品特性

500kHz 增益带宽积
超低6.8μA供电电流（在5.5V电源下，每放大器）
低输入失调电压：0.5mV
低噪声：0.1至10Hz时为6μVₚ₋ₚ
单电源1.8V至5.5V工作电压范围
轨到轨输入和输出
内部射频/电磁干扰滤波器
扩展温度范围：-40℃至+125℃

应用领域

消费电子
工业电子
医疗电子
笔记本电脑
可穿戴健身设备
音频输出
传感器信号调理
无线传感器
