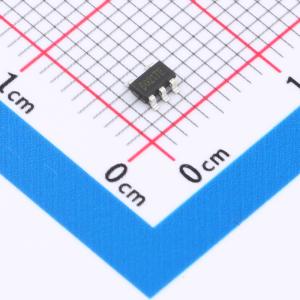

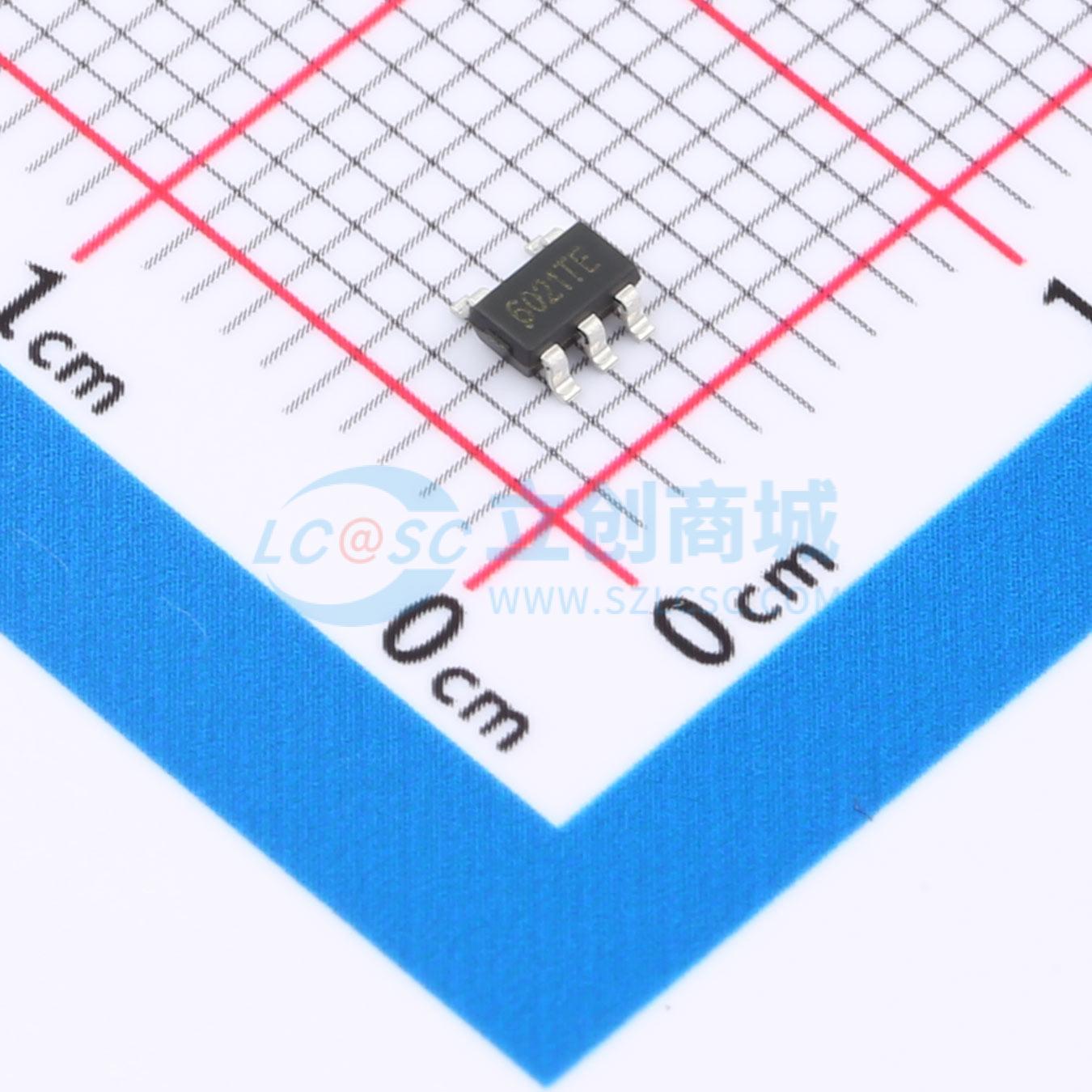

XMCP6021T-E/OT

轨到轨输入/输出，11 MHz精密运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XMCP6021是一款带宽高达11MHZ轨到轨输入输出单路精密运算放大器.
品牌名称: XBLW(芯伯乐)
商品型号: XMCP6021T-E/OT
商品编号: C49056103
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.069克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	单电源电压	1.8V~5.5V
	双电源电压(Vee~Vcc)	-
	输入失调电压(Vos)	100uV
	输入失调电压温漂(Vos TC)	1uV/℃
	增益带宽积(GBW)	11MHz
	轨到轨	轨到轨输入,轨到轨输出
	压摆率(SR)	11V/us

	属性	参数值
	共模抑制比(CMRR)	96dB
	输入电压噪声密度(eN)	8nV/√Hz@10kHz
	输入偏置电流(Ib)	1pA
	静态电流(Iq)	625uA
	输出电流	75mA
	输入失调电流(Ios)	1pA
	工作温度	-40℃~+125℃
	功能特性	EMI滤波/RF抑制；ESD保护；内置补偿；反相位输入保护

商品概述

XMCP602x系列单通道、双通道和四通道运算放大器代表了新一代通用、低功耗运算放大器。其具备轨到轨输入和输出摆幅、低静态电流（典型值750μA）、宽带宽（11 MHz）以及极低噪声（在10 kHz时为8 nV/√Hz），使得该系列非常适合需要在成本与性能之间取得良好平衡的各种电池供电应用，例如音频输出、电机相电流检测、光电二极管放大、条形码扫描仪和白色家电。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用中。XMCP602x放大器的稳健设计为电路设计者提供了易用性：单位增益稳定，可驱动高达300 pF的容性负载，集成射频/电磁干扰抑制滤波器，过驱条件下无相位反转，以及高静电放电保护（4-kV人体模型）。XMCP602x放大器的工作电压优化至低至+1.8 V（±0.9 V），高达+5.5 V（±2.75 V），工作温度范围为0°C 至 70°C，在扩展温度范围-40°C 至 +125°C下，工作电压为+2.0 V（±1.0 V）至 +5.5 V（±2.75 V）。XMCP6021（单通道）采用SOT23-5L封装。XMCP6022（双通道）提供SOP-8和MSOP-8封装。四通道XMCP6024提供SOP-14和TSSOP-14封装。

商品特性

低输入失调电压：最大值±0.35 mV
宽单位增益带宽：11 MHz
高压摆率：11V/μs
快速建立时间：至0.1%需0.26μs
低噪声：在10 kHz时为8 nV/√Hz
轨到轨输入和输出
内部射频/电磁干扰滤波器
单电源电压：1.8 V 至 5.5 V
低电源电流：每放大器在5V电源下为750μA
扩展温度范围：-40°C 至 +85°C
扩展温度范围：-40°C 至 +125°C

应用领域

针对AEC-Q100等级1应用优化
混合动力/电动汽车逆变器和电机控制
电池供电仪器
车载充电器和无线充电器
ADAS
电机相电流检测
传感器信号调理
