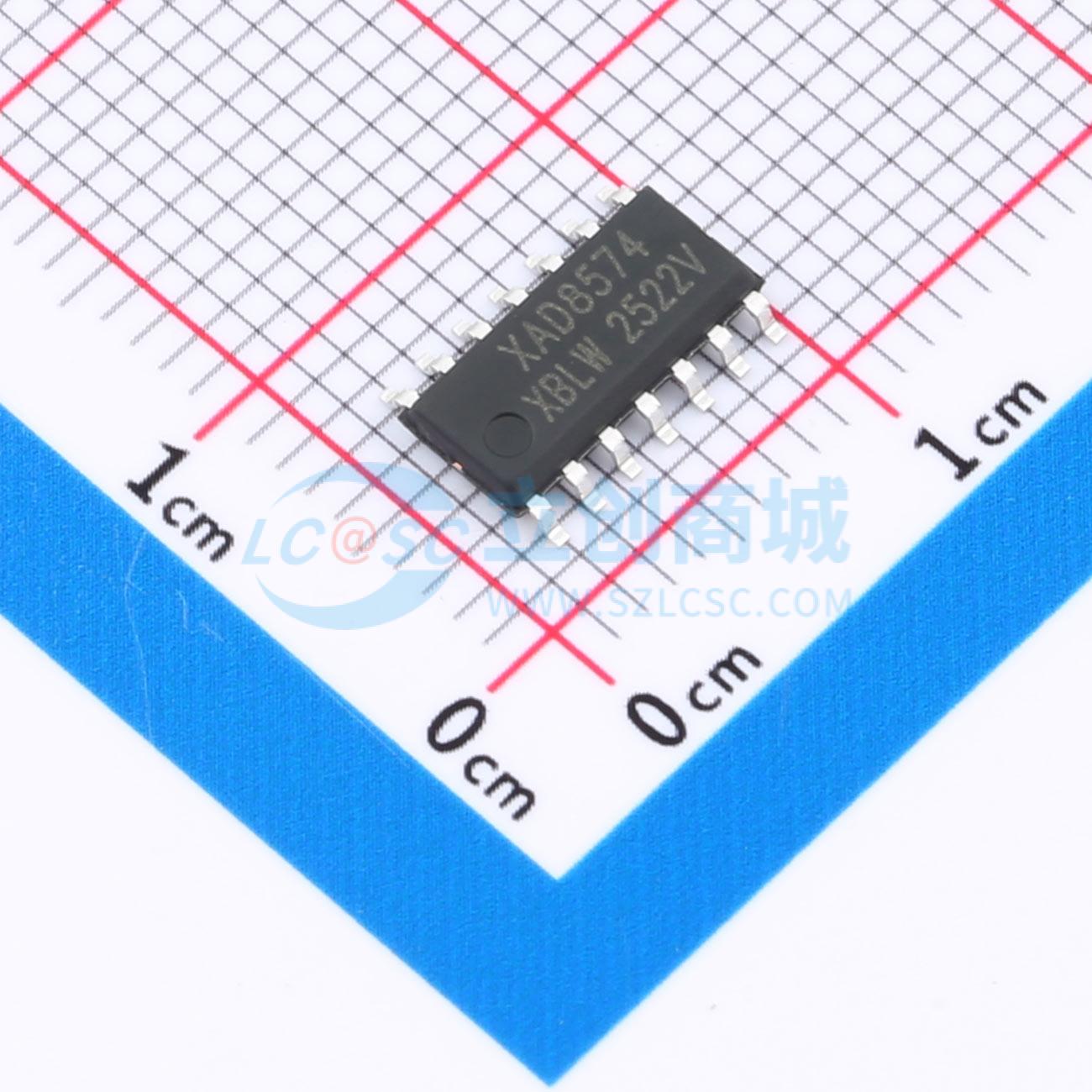

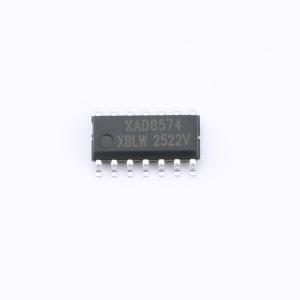

温馨提醒：图片仅供参考，商品以实物为准

XAD8574ARZ

零漂低功耗四路精密运放，1.5MHz 带宽，轨到轨输入输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XAD8574是一款零漂低功耗带宽1.5MHZ轨到轨输入输出四路精密运算放大器.
品牌名称: XBLW(芯伯乐)
商品型号: XAD8574ARZ
商品编号: C49056109
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.5708克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	四路
	单电源电压	1.8V~5.5V
	双电源电压(Vee~Vcc)	-
	输入失调电压(Vos)	2uV
	输入失调电压温漂(Vos TC)	5nV/℃
	增益带宽积(GBW)	1.5MHz
	轨到轨	轨到轨输入,轨到轨输出
	压摆率(SR)	1.2V/us

	属性	参数值
	共模抑制比(CMRR)	130dB
	输入电压噪声密度(eN)	19nV/√Hz@1kHz
	输入偏置电流(Ib)	70pA
	静态电流(Iq)	80uA
	输出电流	40mA
	输入失调电流(Ios)	100pA
	工作温度	-40℃~+125℃
	功能特性	EMI滤波/RF抑制；ESD保护；内置补偿；零漂移/自动稳零

商品概述

XAD8574四通道放大器采用专利的快速阶跃响应斩波稳定技术，提供输入失调电压校正，从而实现极低的失调和漂移。该方法持续测量并补偿输入失调，消除了随时间、温度变化的漂移以及1/f噪声的影响。这一设计突破实现了1.5 MHz的增益带宽积和1.2 V/μs的高压摆率，同时仅消耗125 μA的电源电流。这些器件具有单位增益稳定性，并具备良好的电源抑制比和共模抑制比。XAD8574放大器非常适合需要精确放大低电平信号的应用，这些应用无法容忍误差源，甚至需要高带宽和快速瞬态响应。其轨到轨输入和输出摆幅使得高侧和低侧检测都变得容易。XAD8574可在低至1.8 V的单电源电压下工作，适用于双电池应用。XAD8574运算放大器增强了电磁干扰保护，以最大限度地减少来自外部源的任何电磁干扰，并具有高静电放电保护（5-kV HBM）。所有型号均指定工作在扩展工业温度范围-40°C至+125°C。

商品特性

高直流精度：最大失调电压10 μV，最大漂移0.04 μV/°C；最小开环增益112 dB（Vdd = 5.5V）；最小电源抑制比112 dB（Vdd = 5.5V）；最小共模抑制比112 dB（Vdd = 5.5V）；典型输入电压噪声0.45 μVpp（f = 0.1至10 Hz）
1.5 MHz带宽和1.2 V/μs压摆率
1V阶跃信号下达到0.1%的建立时间：1.2 μs
达到0.1%的过载恢复时间：35 μs
微功耗，每个放大器125 μA，宽电源电压范围1.8 V至5.5 V
工作温度范围：-40°C至+125°C

应用领域

精密电流检测
电阻式热探测器
温度、位置和压力传感器
医疗设备
电子秤
应变片放大器
热电偶放大器
