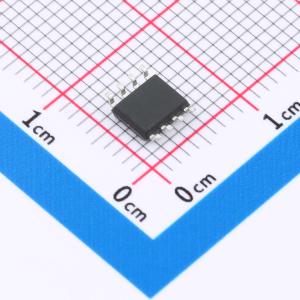

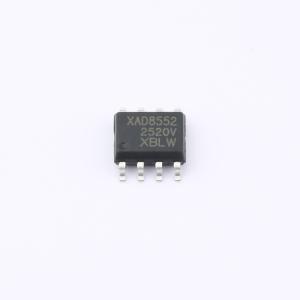

XAD8552ARZ

零漂移、微功耗、1.5MHz、轨到轨输入输出运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XAD8552是一款零漂低功耗带宽1.5MHZ轨到轨输入输出双路精密运算放大器.
品牌名称: XBLW(芯伯乐)
商品型号: XAD8552ARZ
商品编号: C49056110
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.4718克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	单电源电压	1.8V~5.5V
	双电源电压(Vee~Vcc)	-2.75V~-1V；1V~2.75V
	输入失调电压(Vos)	2uV
	输入失调电压温漂(Vos TC)	5nV/℃
	增益带宽积(GBW)	1.5MHz
	轨到轨	轨到轨输入,轨到轨输出
	压摆率(SR)	1.2V/us

	属性	参数值
	共模抑制比(CMRR)	130dB
	输入电压噪声密度(eN)	19nV/√Hz@1kHz
	输入偏置电流(Ib)	70pA
	静态电流(Iq)	80uA
	输出电流	40mA
	输入失调电流(Ios)	100pA
	工作温度	-40℃~+125℃
	功能特性	EMI滤波/RF抑制；ESD保护；内置补偿；零漂移/自动稳零

商品概述

XAD855x系列放大器采用专利的快速阶跃响应斩波稳定技术，对输入失调电压进行校正，从而实现极低的失调和漂移。该方法持续测量并补偿输入失调，消除了随时间、温度变化的漂移以及1/f噪声的影响。这一设计突破使得器件能够同时实现1.5MHz的增益带宽积和1.2V/μs的高压摆率，而静态电流仅为125μA。这些器件具有单位增益稳定性，并具备出色的电源抑制比和共模抑制比。XAD855x系列非常适合需要精确放大低电平信号的应用，这些应用无法容忍误差源，甚至需要高带宽和快速瞬态响应。其轨到轨的输入和输出摆幅使得高侧和低侧检测都变得容易。XAD855x系列可在低至1.8V的单电源电压下工作，适用于双电池应用。XAD855x运算放大器增强了电磁干扰保护功能，以最大限度地减少来自外部源的电磁干扰，并具有高静电放电保护能力。所有型号均规定在-40℃至+125℃的扩展工业温度范围内工作。

商品特性

高直流精度：典型失调电压为±2μV，典型漂移为±0.005 μV/℃；最小开环增益为112 dB；最小电源抑制比为112 dB；最小共模抑制比为112 dB；典型噪声电压为0.45 μVpp
带宽为1.5 MHz，压摆率为1.2 V/μs
1V阶跃信号下，建立至0.1%精度的时间为1.2 μs
过载恢复至0.1%精度的时间为35 μs
微功耗，每个放大器静态电流为125 μA，宽电源电压范围1.8 V至5.5 V
工作温度范围：-40℃至+125℃

应用领域

精密电流检测
电阻温度检测器
温度、位置和压力传感器
医疗设备
电子秤
应变片放大器
热电偶放大器
驱动模数转换器
