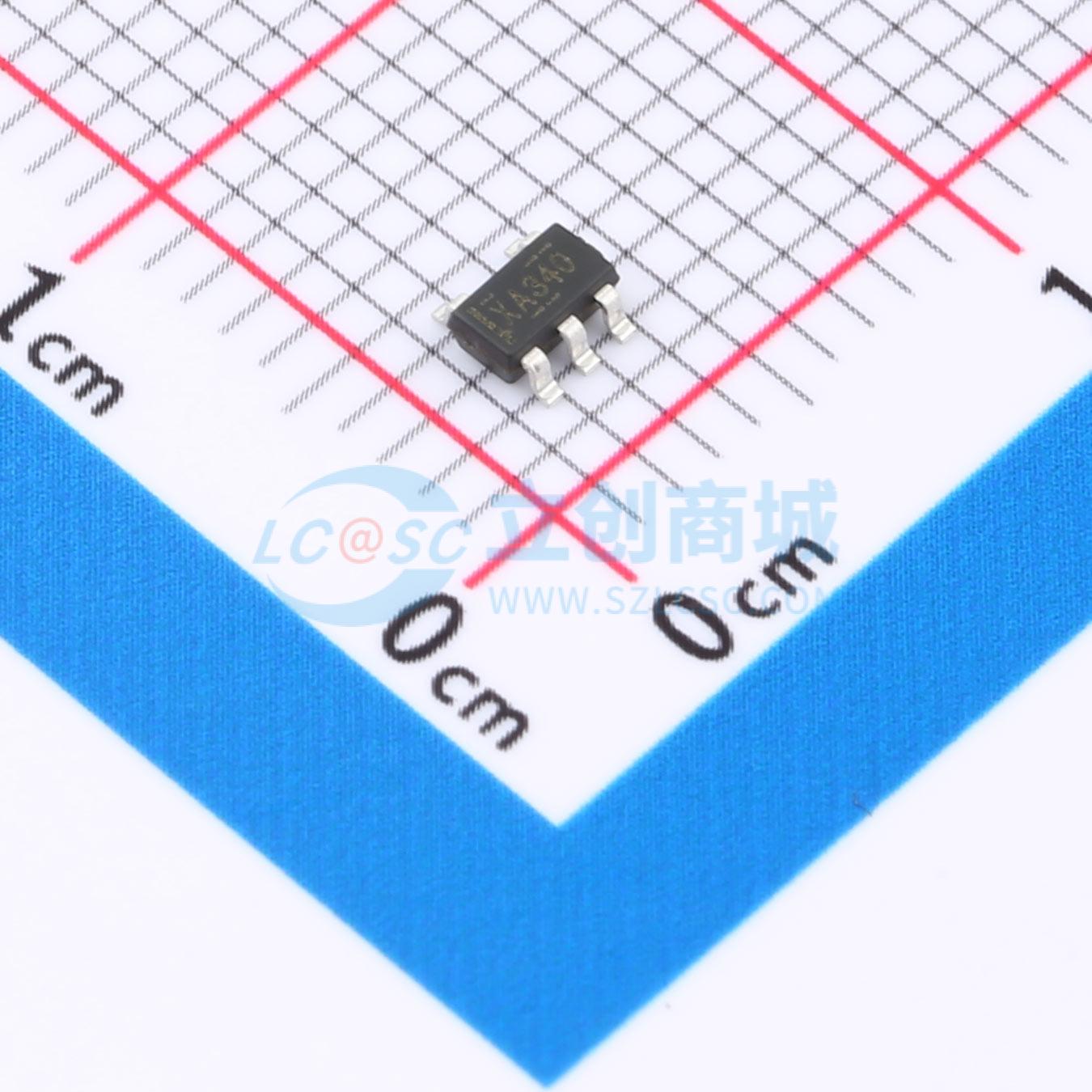

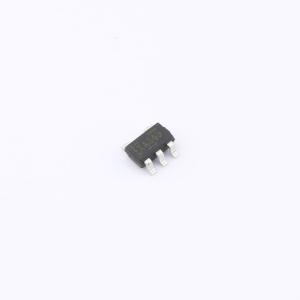

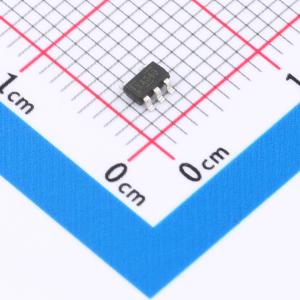

温馨提醒：图片仅供参考，商品以实物为准

XOPA340NA

11MHz低噪声、轨到轨输入输出、CMOS精密放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XOPA340是一款带宽高达11MHZ低功耗的轨到轨输入输出单路精密运算放大器.
品牌名称: XBLW(芯伯乐)
商品型号: XOPA340NA
商品编号: C49056105
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.1158克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	单电源电压	1.8V~5.5V
	双电源电压(Vee~Vcc)	-
	输入失调电压(Vos)	100uV
	输入失调电压温漂(Vos TC)	1uV/℃
	增益带宽积(GBW)	11MHz
	轨到轨	轨到轨输入,轨到轨输出
	压摆率(SR)	11V/us

	属性	参数值
	共模抑制比(CMRR)	96dB
	输入电压噪声密度(eN)	8nV/√Hz@10kHz
	输入偏置电流(Ib)	1pA
	静态电流(Iq)	625uA
	输出电流	-
	输入失调电流(Ios)	1pA
	工作温度	-40℃~+125℃
	功能特性	EMI滤波/RF抑制；ESD保护；内置补偿；反相位输入保护

商品概述

XOPAx340系列单通道、双通道和四通道运算放大器代表新一代通用低功耗运放。该系列具备轨到轨输入和输出摆幅、低静态电流（典型值750 μA）、宽带宽（11 MHz）和极低噪声（10 kHz下为8 nV/√Hz），使其在需要成本与性能良好平衡的各种电池供电应用中极具吸引力，例如音频输出、电机相电流检测、光电二极管放大、条形码扫描仪和白色家电。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用。XOPAx340放大器的稳健设计为电路设计者提供了易用性：单位增益稳定，可驱动高达300 pF的容性负载，集成了射频/电磁干扰抑制滤波器，过驱条件下无相位反转，以及高静电放电保护（4-kV HBM）。XOPAx340放大器针对低至+1.8 V（±0.9 V）、高达+5.5 V（±2.75 V）的电压范围在0℃至70℃温度下工作进行了优化，并在扩展温度范围-40℃至+125℃内支持+2.0 V（±1.0 V）至+5.5 V（±2.75 V）的电压工作。

商品特性

低输入失调电压：最大值±0.35 mV
宽单位增益带宽：11 MHz
高压摆率：11 V/μs
快速建立时间：至0.1%需0.26 μs
低噪声：10 kHz下为8 nV/√Hz
轨到轨输入和输出
内部射频/电磁干扰滤波器
单电源电压：1.8 V 至 5.5 V
低电源电流：每放大器在5 V电源下为750 μA
扩展温度范围：-40℃ 至 +125℃

应用领域

AEC-Q100 1级应用
混合动力/电动汽车逆变器与电机控制
电池供电仪器
车载充电器与无线充电器
高级驾驶辅助系统
电机相电流检测
传感器信号调理
