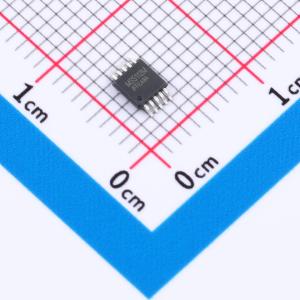

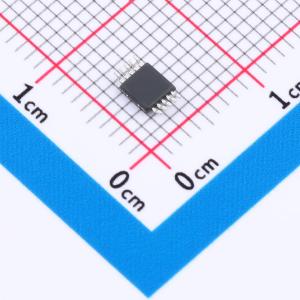

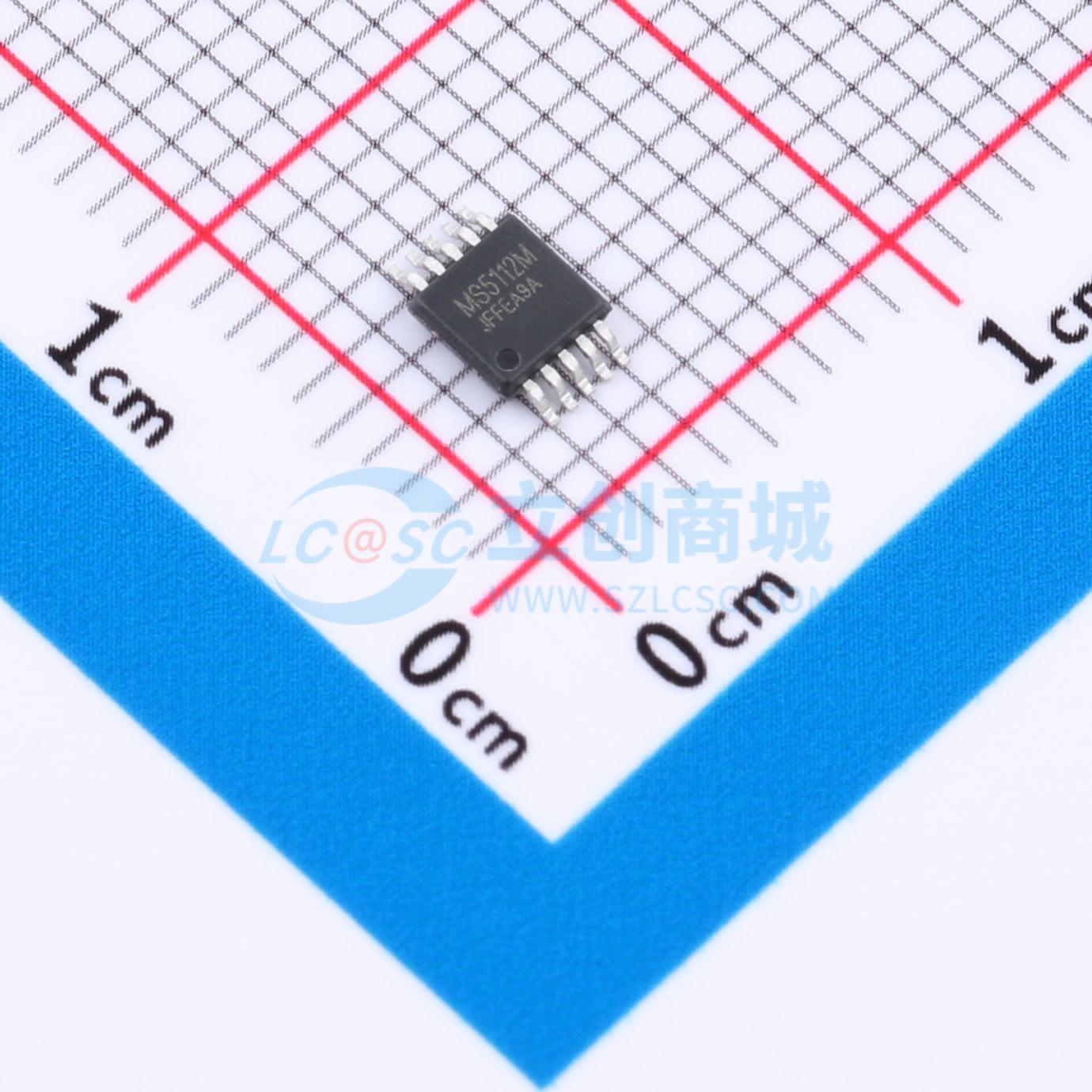

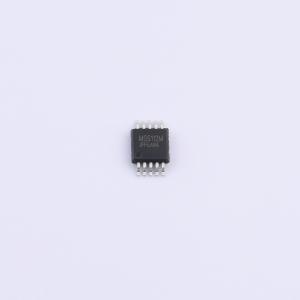

MS5112M
16-bit多输入内置基准模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MS5112M是一款高精度16bit模数转换器，具有2组差分输入或3组单端输入通道，高达16bits的分辨率。内部集成2.048V基准源，差分输入范围达到 ±2.048V。使用了 I²C 兼容接口，并有2个地址管脚，可以让用户选择8个 I²C 从地址。电源电压范围为2.7V到 5.5V。转换速率为15、30、60或240SPS，集成可编程增益放大器，其增益最高可到8倍。在单次转换模式中，MS5112M在转换结束后会自动进入省电状态，减小功耗。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS5112M
- 商品编号
- C49009782
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.127037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 240Hz | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | I2C | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 275kHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 290uA | |
| 功能特性 | 集成调制器；多路复用器；双极性输入；内置数字滤波器；上电复位 |
商品概述
MS5112M是一款高精度16位模数转换器，具有2组差分输入或3组单端输入通道，高达16位的分辨率。内部集成2.048V基准源，差分输入范围达到±2.048V。MS5112M使用I²C兼容接口，并有2个地址引脚，允许用户选择8个I²C从地址。电源电压范围为2.7V到5.5V。MS5112M转换速率为15、30、60或240SPS，集成可编程增益放大器，其增益最高可达8倍。在单次转换模式中，MS5112M在转换结束后会自动进入省电状态，降低功耗。MS5112M适用于高精度测量以及对空间、功耗有一定要求的应用场合。
商品特性
- 小尺寸封装
- 2对差分输入，3组单端输入通道
- I²C接口，8个可编程地址
- 片上基准：2.048V ± 0.05%
- 温度漂移：40ppm/°C（最大值）
- 内置PGA：1到8倍
- 内置振荡器
- 16位无失码精度
- INL（积分非线性误差）：0.01%
- 单次转换功能
- 可编程输出速率：15SPS到240SPS
- 工作电压范围：2.7V到5.5V
- 低功耗：290μA@5V
应用领域
- 手持仪器
- 工业控制
- 智能变送器
- 工业自动化
- 温度测量
