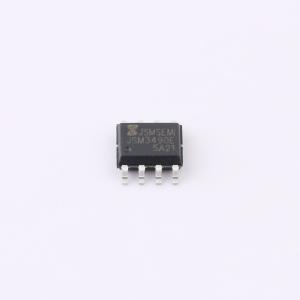

温馨提醒：图片仅供参考，商品以实物为准

MAX3490EESA-JSM

3.3V-True RS-485/RS-422 收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是 ±15kV ESD 保护、+3.3V 低功耗的 RS-485 和 RS-422 通信收发器，每个设备包含一个驱动器和一个接收器。 MAX3488E 具有压摆率限制驱动器，可最大限度减少 EMI 并减少因电缆端接不当引起的反射，允许数据速率高达 1Mbps 的无差错数据传输。 MAX3485E、MAX3490E 和 MAX3491E 的传输速率高达 12Mbps。所有设备都具有增强的静电放电 (ESD) 保护，所有发射器输出和接收器输入通过 IEC 1000-4-2 气隙放电保护至 ±15kV，通过 IEC 1000-4-2 接触放电保护至 ±8kV，通过人体模型保护至 ±15kV
品牌名称: JSMSEMI(杰盛微)
商品型号: MAX3490EESA-JSM
商品编号: C49006641
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.20504克(g)

商品参数

商品概述

MAX3485E系列器件（MAX3485E/MAX3488E/MAX3490E/MAX3491E）是具备±15kV ESD保护、采用+3.3V供电、适用于RS-485和RS-422通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。MAX3488E具有限摆率驱动器，可最大限度地减少电磁干扰并降低因电缆端接不当引起的反射，从而实现高达1Mbps的无差错数据传输。MAX3485E、MAX3490E和MAX3491E的传输速率高达12Mbps。所有器件均具备增强型静电放电保护功能。所有发射器输出和接收器输入均提供±15kV（IEC 1000-4-2空气间隙放电）、±8kV（IEC 1000-4-2接触放电）和±15kV（人体模型）的保护。驱动器具有短路电流限制功能，并通过热关断电路防止过大的功耗，该电路将驱动器输出置于高阻抗状态。接收器输入具有失效保护功能，当两个输入均为开路时，保证输出逻辑高电平。MAX3488E、MAX3490E和MAX3491E支持全双工通信，而MAX3485E设计用于半双工通信。

商品特性

RS-485 I/O引脚提供ESD保护：±15kV人体模型；±8kV IEC 1000-4-2接触放电；±15kV IEC 1000-4-2空气间隙放电
采用单+3.3V电源工作，无需电荷泵
可与+5V逻辑互操作
保证12Mbps数据速率（MAX3490E/MAX3491E）
限摆率设计，实现无差错数据传输（MAX3488E）
2nA低电流关断模式（MAX3485E/MAX3491E）
-7V至+12V共模输入电压范围
提供全双工和半双工版本
行业标准75176引脚排列（MAX3485E）
驱动器过载保护，具备电流限制和热关断功能

应用领域

电信
工业控制局域网
集成服务数字网络
分组交换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V
	数据速率	12Mbps

	属性	参数值
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	1mA
	通讯模式	全双工
	功能特性	热关断保护；过流保护
