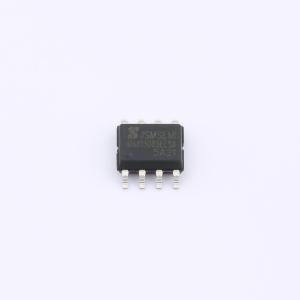

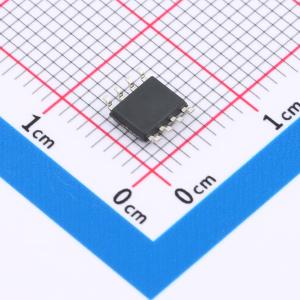

MAX13085EESA-JSM

RS-485/RS-422通信接口收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 用于RS-485/RS-422通信的是一款半双工通信的高速收发器，其包含一路驱动器和一路接收器。具有±15kV人体模式ESD保护以及失效保护电路，当接收器输入开路或短路时，确保接收器输出逻辑高电平。如果挂接在终端匹配总线上的所有发送器都禁用（高阻），接收器将输出逻辑高电平。具有低摆率驱动器，能够减小EMI和由于不恰当的终端匹配电缆所引起的反射，并实现高达2Mbps的无差错数据传输。此外，其接收器具有1/8单位负载输入阻抗，总线上可以挂接多达256个收发器，可以在-40℃至85℃范围内工作。
品牌名称: JSMSEMI(杰盛微)
商品型号: MAX13085EESA-JSM
商品编号: C49006657
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.2532克(g)

商品参数

商品概述

MAX13085EESA-JSM是一款用于RS-485/RS-422通信的半双工高速收发器，集成一个驱动器和一个接收器。该器件提供±15kV人体模式ESD保护，并内置失效保护电路，当接收器输入开路或短路时，确保输出逻辑高电平；当总线上所有驱动器被禁用时，同样输出逻辑高电平。其低摆率驱动器有助于减小电磁干扰和因电缆端接不当引起的反射，支持高达2Mbps的无差错数据传输。接收器具备1/8单位负载输入阻抗，允许总线上最多挂接256个收发器，工作温度范围为-40°C ~ 85°C。

商品特性

提供低电流关断模式
采用工业标准SOP-8封装
总线最多可挂接256个收发器
真正的失效保护接收器，兼容EIA/TIA-485标准
强大的摆率控制功能，确保无差错数据传输
为RS-485/RS-422引脚提供增强型ESD保护（人体模式：±15kV；IEC 61000-4-2接触放电：±12kV；空气放电：±15kV）

应用领域

工业控制
电表、水表、燃气表
对电磁干扰敏感的应用
照明系统
仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	2Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	通讯模式	半双工
	功能特性	Tx/Rx启用；使能关断；过流保护；低功耗模式
