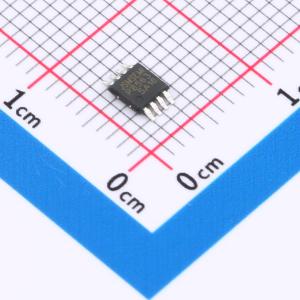

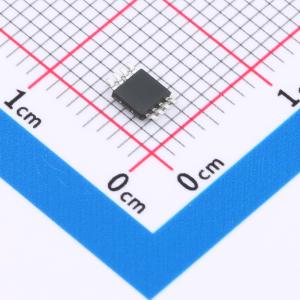

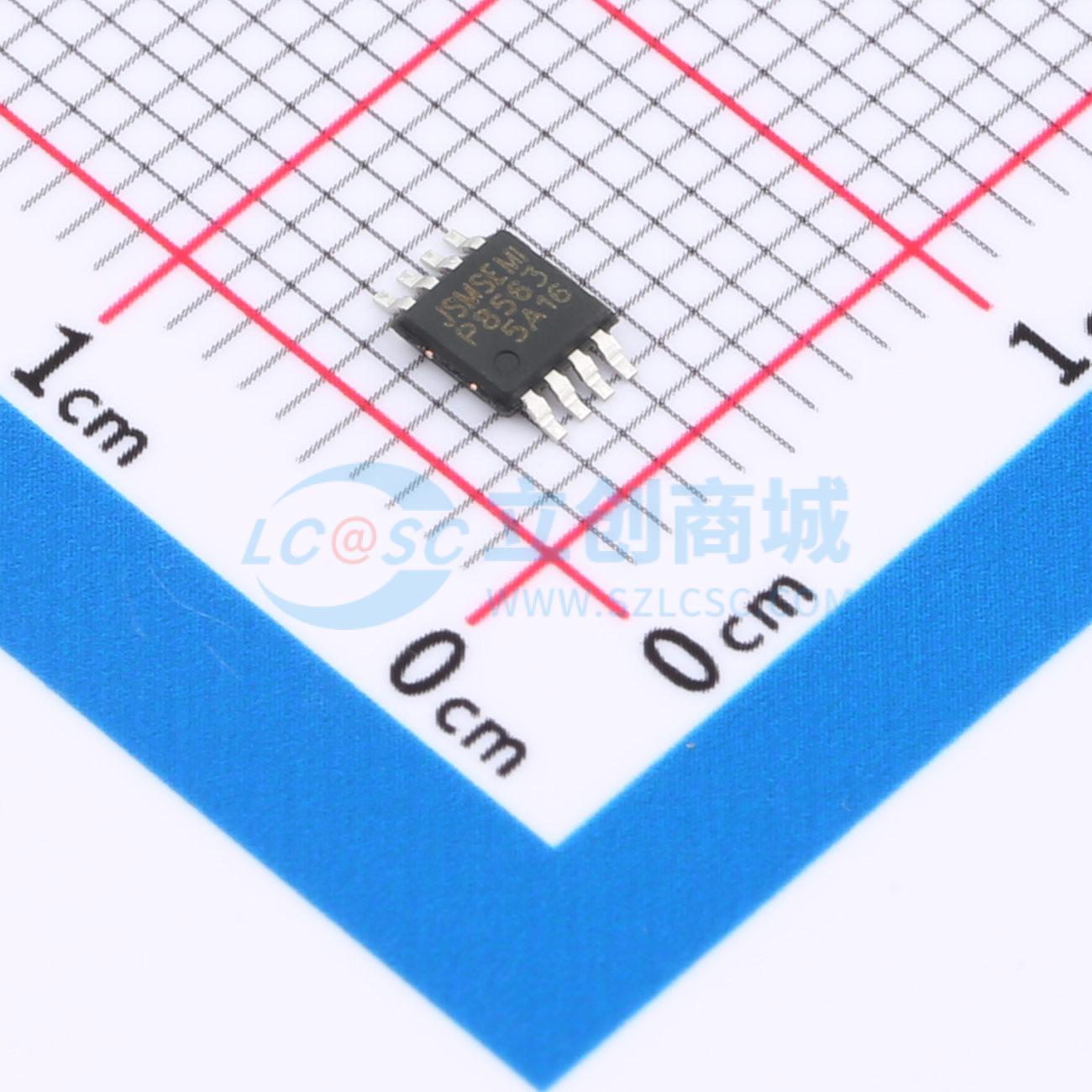

PCF8563TS-JSM
低功耗I2C接口实时时钟/日历
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款针对低功耗进行优化的CMOS实时时钟（RTC）和日历。还提供了可编程时钟输出、中断输出和低电压检测器。所有地址和数据通过两线双向I²C总线进行串行传输。最大总线速度为400kbit/s。每次写入或读取数据字节后，寄存器地址会自动递增。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- PCF8563TS-JSM
- 商品编号
- C49006649
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1404克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.2V~5.5V | |
| 静态电流(Iq) | 400nA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 告警功能；电池低压检测；可编程时钟输出 |
商品概述
PCF8563是一款针对低功耗优化的CMOS实时时钟和日历芯片，同时提供可编程时钟输出、中断输出以及电压过低检测功能。所有地址和数据均通过两线双向I²C总线进行串行传输，最高总线速度为400kbit/s。每次写入或读取数据字节后，寄存器地址会自动递增。
商品特性
- 基于32.768kHz石英晶体提供年、月、日、星期、小时、分钟和秒
- 世纪标志
- 时钟工作电压：室温下1.2V至5.5V
- 低备份电流；典型值0.5μA（VDd = 3.0V，Tamb = 25°C）
- 400kHz两线I²C总线接口（VDd = 1.8V至5.5V）
- 用于外围设备的可编程时钟输出（32.768kHz、1.024kHz、32Hz和1Hz）
- 闹钟和定时器功能
- 集成振荡器电容
- 内部上电复位
- I²C总线从机地址：读A3h，写A2h
- 开漏中断引脚
应用领域
- 移动电话
- 便携式仪器
- 电子计量
- 电池供电产品
- 多费率电表、IC卡水表
