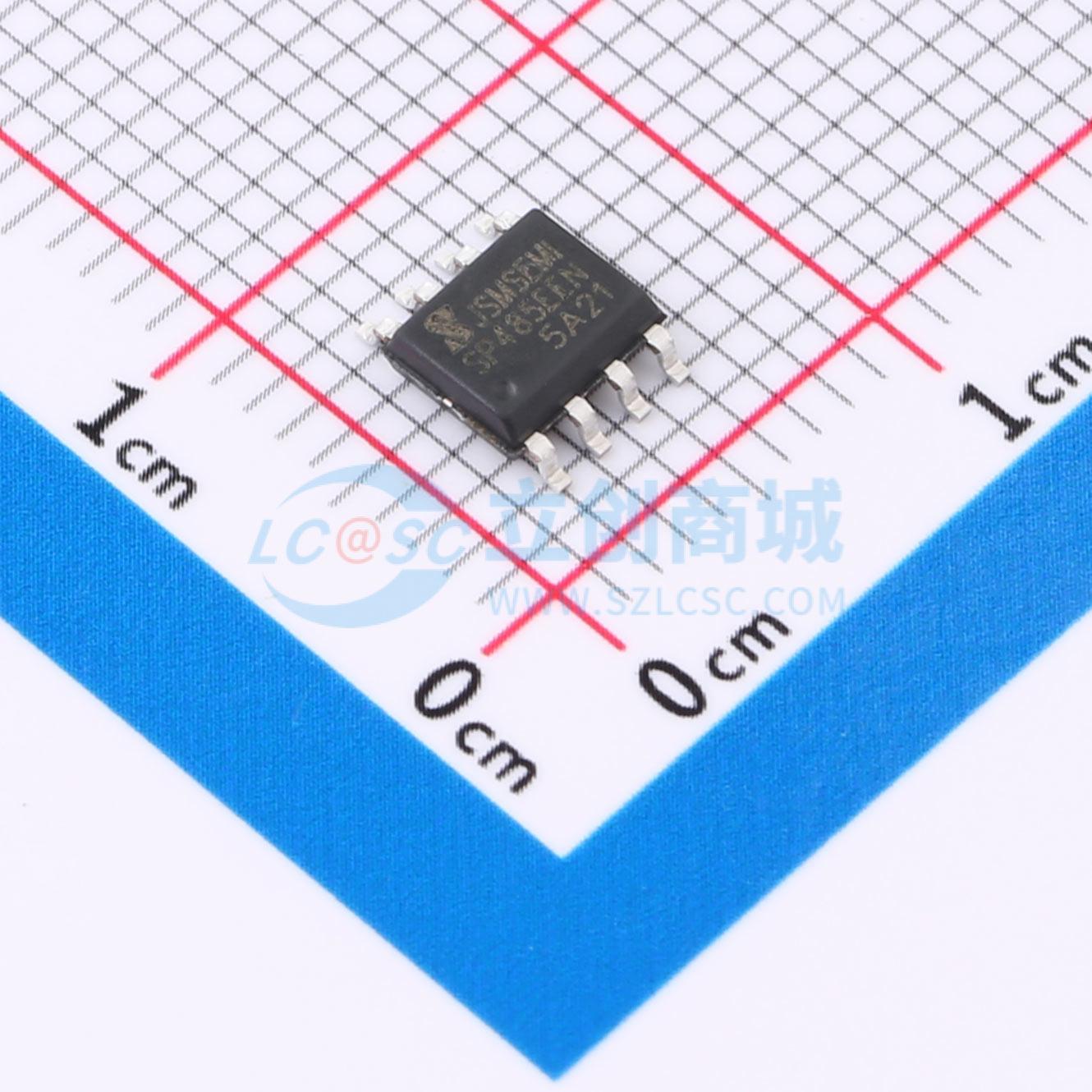

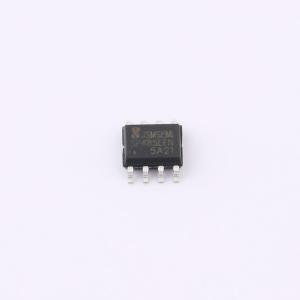

SP485EEN-JSM

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 用于RS-485/RS-422通信的SP485是一款3V~5.5V半双工通信的12Mbps高速收发器，其包含一路驱动器和一路接收器。具有±15kV人体模式ESD保护以及失效保护电路，当接收器输入开路或短路时，确保接收器输出逻辑高电平。如果挂接在终端匹配总线上的所有发送器都禁用（高阻），接收器将输出逻辑高电平。
品牌名称: JSMSEMI(杰盛微)
商品型号: SP485EEN-JSM
商品编号: C49006650
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.18515克(g)

商品参数

商品概述

用于RS - 485/RS - 422通信的SP485是一款3V~5.5V半双工通信的12Mbps高速收发器，其包含一路驱动器和一路接收器。具有±15kV人体模式ESD保护以及失效保护电路，当接收器输入开路或短路时，确保接收器输出逻辑高电平。如果挂接在终端匹配总线上的所有发送器都禁用（高阻），接收器将输出逻辑高电平。SP485驱动器不限制摆率，能够保证高达12Mbps的通信速率。SP485其接收器具有1单位负载输入阻抗，总线上可以挂接多达32个收发器。

商品特性

提供低电流关断模式
提供工业标准的8引脚SOP封装
总线上允许挂接多达32个收发器
真正的失效保护接收器兼容于EIA/TIA - 485
3.3V电源54Ω满载条件下保证>1.5V Vod电压
为RS - 485/RS - 422A/B引脚提供增强型ESD保护
- HBM人体模式：±15kV
- IEC61000 - 4 - 2：接触放电±12kV，空气放电±15kV

应用领域

低功耗RS - 485/RS - 422系统
照明系统
仪器仪表
工业控制网络
通信装备
电机控制系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	12Mbps

	属性	参数值
	节点数	32
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	900uA
	通讯模式	半双工
