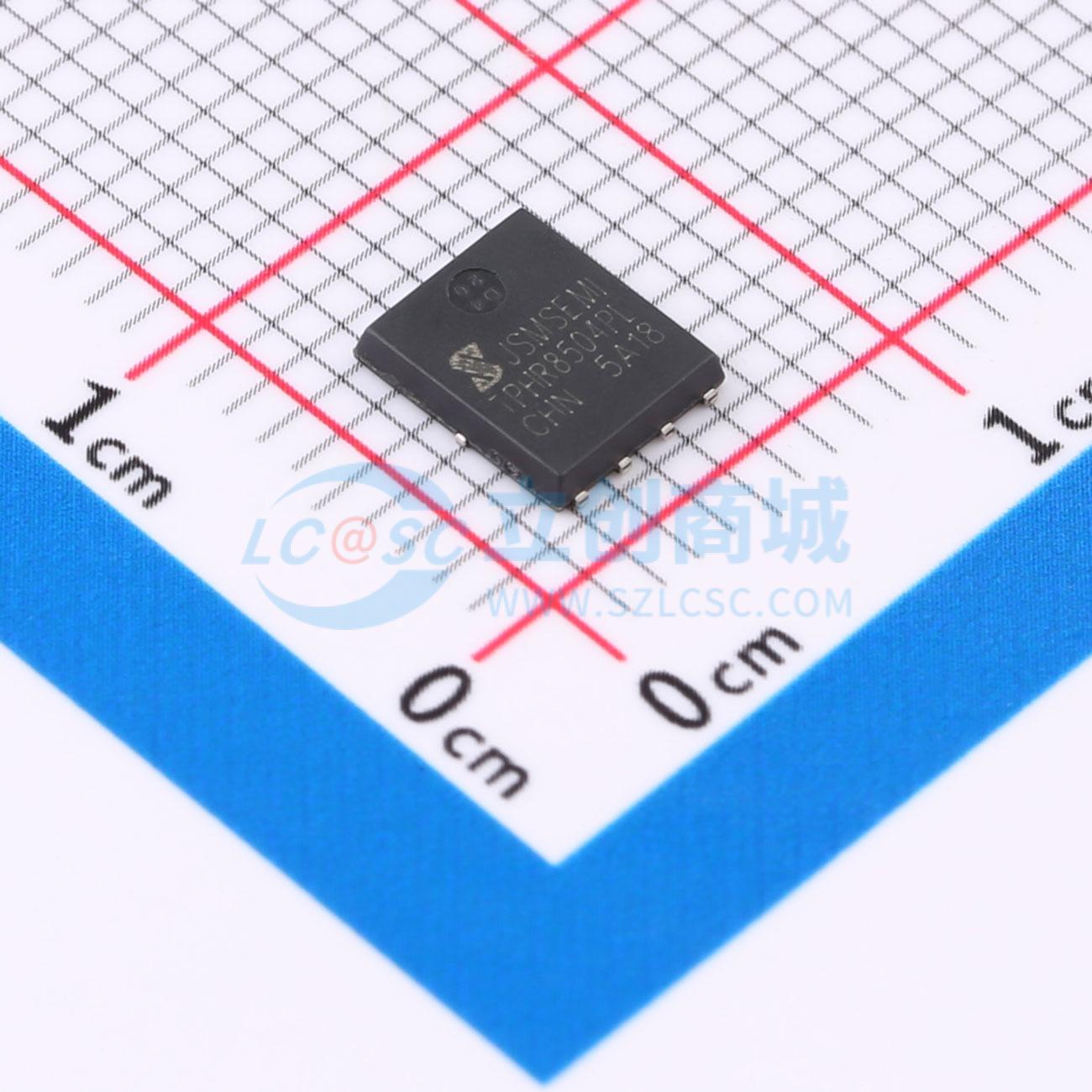

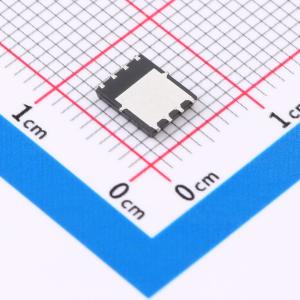

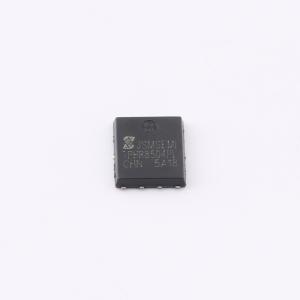

温馨提醒：图片仅供参考，商品以实物为准
TPHR8504PL-JSM
40V SGT N沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用分裂栅沟槽MOSFET技术。出色的散热封装。高密度单元设计，实现低导通电阻RDS(ON)。湿度敏感度等级1。环氧树脂符合UL 94 V-0阻燃等级。无卤
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- TPHR8504PL-JSM
- 商品编号
- C49006653
- 商品封装
- DFN5060-8L
- 包装方式
- 编带
- 商品毛重
- 0.5424克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 245A | |
| 导通电阻(RDS(on)) | 0.75mΩ@10V | |
| 耗散功率(Pd) | 114W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 87nC@10V | |
| 输入电容(Ciss) | 6.2nF | |
| 反向传输电容(Crss) | 65pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 2.15nF |
商品概述
- 分裂栅沟槽 MOSFET 技术
- 出色的散热封装
- 用于低 RDS(ON) 的高密度单元设计
- 湿度敏感度等级 1 级
- 环氧树脂符合 UL 94 V-0 阻燃等级
- 无卤
商品特性
- VDS 40V
- ID 245A
- RDS(ON)(VGS = 10 V 时)<0.9mΩ
- RDS(ON)(VGS = 4.5 V 时)<1.6mΩ
- 100% 进行 EAS 测试
- 100% 进行 ▽VDS 测试
应用领域
-功率开关应用-不间断电源-DC-DC 转换器
