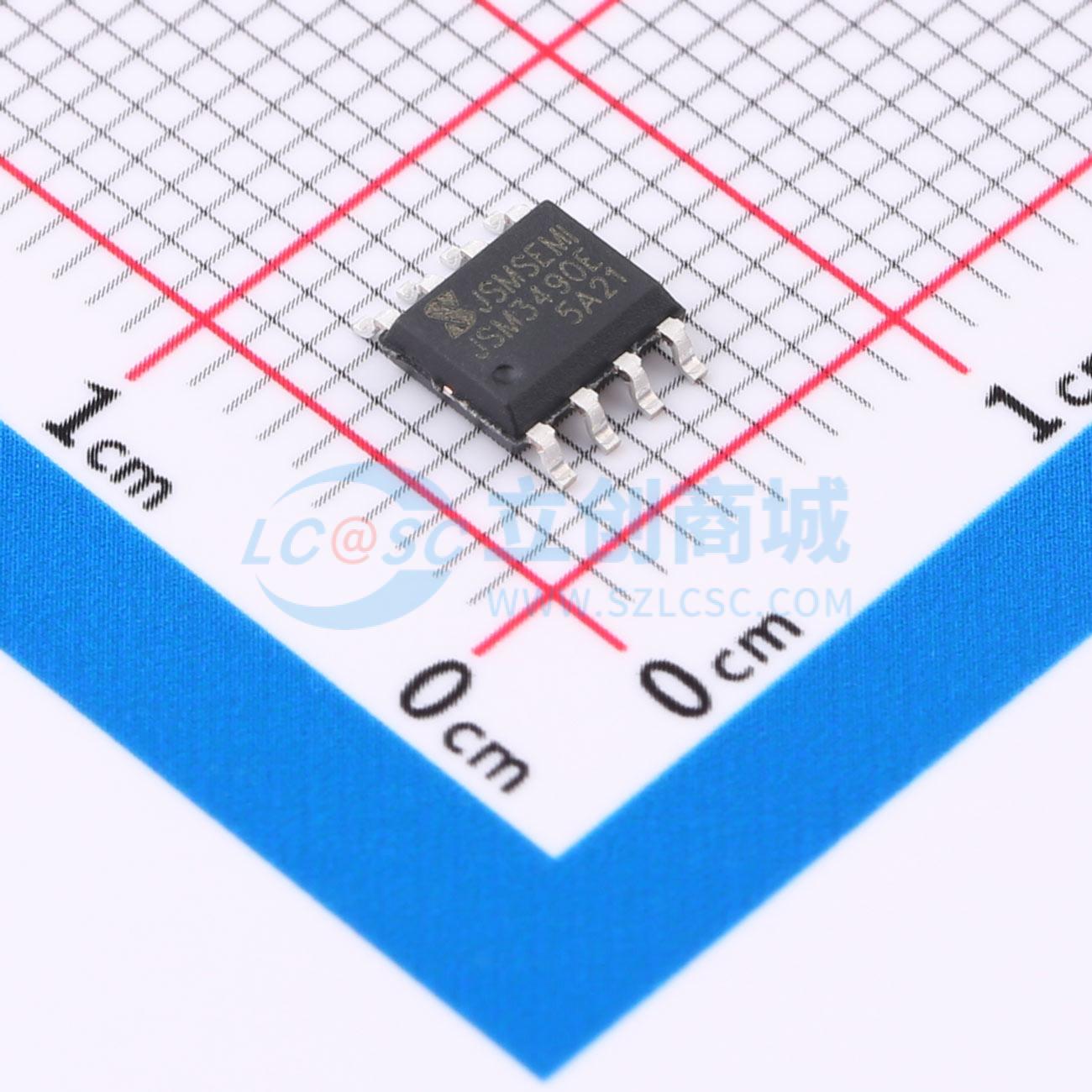

温馨提醒：图片仅供参考，商品以实物为准

MAX3490ESA-JSM

3.3V-True RS-485/RS-422 收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 本产品是 ±15kV ESD 保护的 +3.3V 低功耗收发器，适用于 RS-485 和 RS-422 通信。每个设备包含一个驱动器和一个接收器。MAX3488 具有压摆率限制驱动器，可最大程度减少 EMI 并减少因电缆端接不当引起的反射，允许以高达 1Mbps 的数据速率进行无差错数据传输。MAX3485E、MAX3490 和 MAX3491 的传输速率高达 12Mbps
品牌名称: JSMSEMI(杰盛微)
商品型号: MAX3490ESA-JSM
商品编号: C49006642
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.20516克(g)

商品参数

商品概述

MAX3485E系列器件是具备±15kV ESD保护、采用+3.3V电源供电、适用于RS-485和RS-422通信的低功耗收发器。每个器件包含一个驱动器和一個接收器。MAX3488具有压摆率受限的驱动器，可最大限度地减少电磁干扰并降低因电缆端接不当引起的反射，从而在高达1Mbps的数据速率下实现无误数据传输。MAX3485E、MAX3490和MAX3491的传输速率最高可达12Mbps。所有器件均具备增强型静电放电保护功能。所有发送器输出和接收器输入均提供保护，符合IEC 1000-4-2空气间隙放电±15kV、接触放电±8kV以及人体模型±15kV的标准。驱动器具有短路电流限制功能，并受到热关断电路保护，防止功耗过大，该电路会将驱动器输出置于高阻态。接收器输入具有失效保护特性，当两个输入均开路时，保证输出逻辑高电平。MAX3488、MAX3490和MAX3491支持全双工通信，而MAX3485E设计用于半双工通信。

商品特性

RS-485 I/O引脚提供ESD保护：人体模型±15kV，IEC 1000-4-2接触放电±8kV，空气间隙放电±15kV
采用单+3.3V电源供电，无需电荷泵
可与+5V逻辑互操作
保证12Mbps数据速率
压摆率受限，确保无误数据传输
2nA低电流关断模式
-7V至+12V共模输入电压范围
提供全双工和半双工版本
工业标准75176引脚排列
具备驱动过载保护的电流限制和热关断功能

应用领域

电信
工业控制局域网
电磁干扰敏感应用中的收发器
综合业务数字网
分组交换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V
	数据速率	12Mbps

	属性	参数值
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	1mA
	通讯模式	全双工
	功能特性	热关断保护；过流保护
