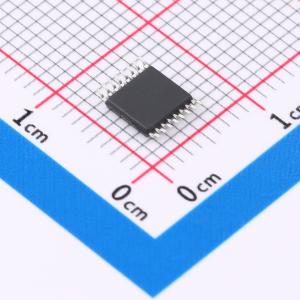

SN65C3232EPWR-JSM

RS-232线路驱动器和接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 接口芯片由两通路驱动器、两通路接收器和一个双路电荷泵电路组成，串行端口具有±15kV IEC ESD保护。符合TIA/EIA-232-F的要求，在异步通信控制器与串行端口连接器之间提供电气接口功能。芯片内部电荷泵和四个外部小型电容器支持3V至5.5V单电源供电。支持高达1Mbit/s的数据信号传输速率，驱动器输出压摆率最高为30V/us。
品牌名称: JSMSEMI(杰盛微)
商品型号: SN65C3232EPWR-JSM
商品编号: C49006647
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.32825克(g)

商品参数

	属性	参数值
	商品目录	RS232芯片

	属性	参数值
	功能特性	短路保护

商品概述

SN65C3232E/SN75C3232E接口芯片集成了两路驱动器、两路接收器和一个双电荷泵电路，其串行端口具备±15kV IEC ESD保护能力。该器件符合TIA/EIA-232-F标准，可在异步通信控制器与串行端口连接器之间提供电气接口。芯片内部电荷泵配合四个外部小型电容器，支持3V至5.5V单电源供电。SN65C3232E/SN75C3232E支持高达1Mbit/s的数据信号传输速率，驱动器输出压摆率最高为30V/μs。

商品特性

符合TIA/EIA-232-F和ITU V.28标准要求
支持使用0.1μF外部小电容器
可由3V至5.5V Vcc电源供电
数据速率高达1Mbps
包含两路驱动器和两路接收器
串行引脚提供增强型ESD保护：人体放电模型±15kV；IEC 61000-4-2接触放电±10kV，空气放电±15kV

应用领域

工业个人计算机
有线网络
数据中心和企业级计算
电池供电系统
笔记本电脑
手持设备
