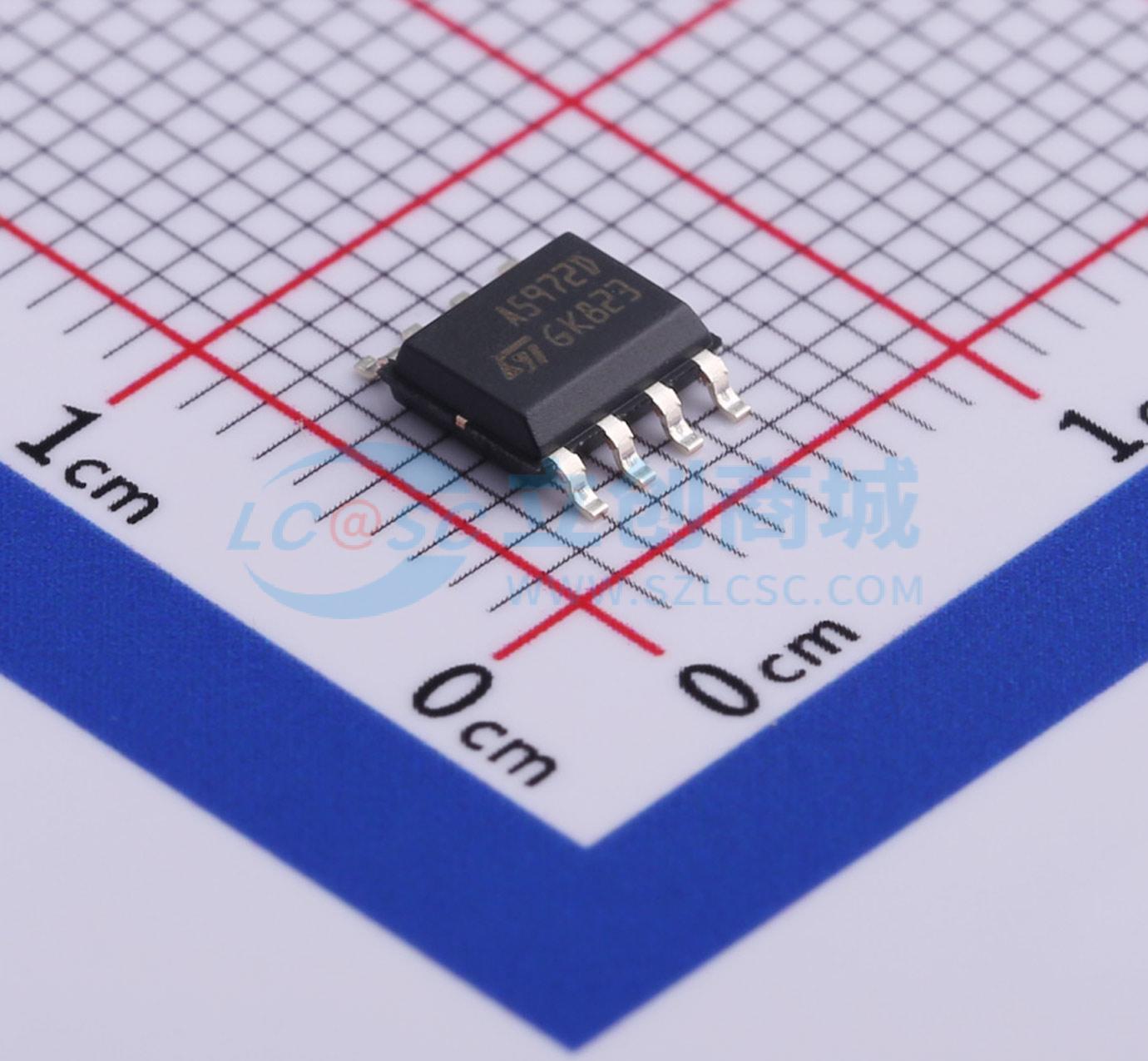

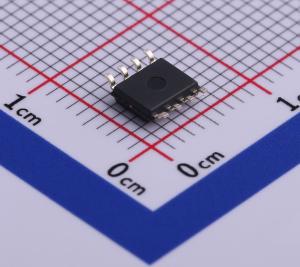

温馨提醒：图片仅供参考，商品以实物为准
A5972D013TR
A5972D013TR
- 描述
- 最高1.5 A的降压开关稳压器，用于汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- A5972D013TR
- 商品编号
- C500649
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~36V | |
| 输出电压 | 1.235V~36V | |
| 输出电流 | 1.5A | |
| 开关频率 | 250kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃@(TJ) | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
A5972D是一款降压型单片功率开关稳压器，开关电流下限为1.8 A，根据应用条件，它能够向负载提供高达1.5 A的直流电流。输出电压可在1.235 V至V_IN之间设置。 该器件采用内部P沟道DMOS晶体管（典型R_DS(on)为250 mΩ）作为开关元件，以减小外部元件的尺寸。 内部振荡器将开关频率固定在250 kHz。其最小输入电压仅为4 V，适用于即使在冷启动条件下也要求器件工作的汽车应用。带有内部频率调制的逐脉冲电流限制提供了有效的恒流短路保护。
商品特性
- 符合AEC - Q100要求（更多详情见生产件批准程序）
- 1.5 A直流输出电流
- 工作输入电压范围为4 V至36 V
- 3.3 V（±2%）参考电压
- 输出电压可在1.235 V至V_IN之间调节
- 低压差工作：100%占空比
- 内部固定频率250 kHz
- 电压前馈
- 零负载电流工作
- 内部电流限制
- 可禁止以实现零电流消耗
- 反馈断开保护
- 热关断
应用领域
- 专门用于汽车应用
