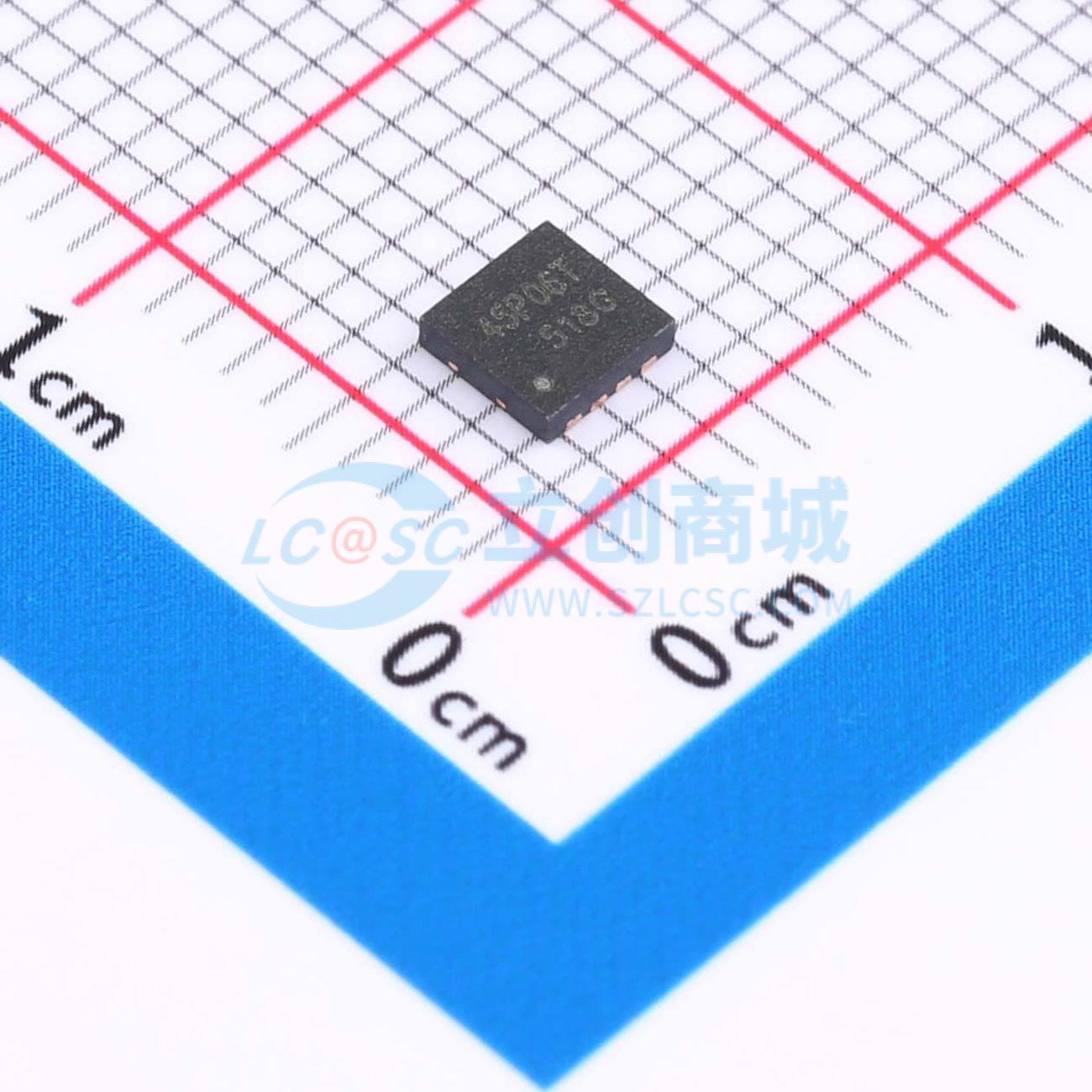

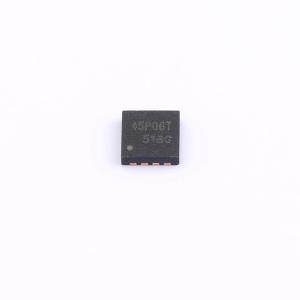

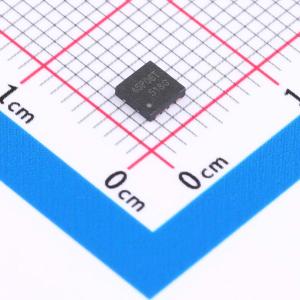

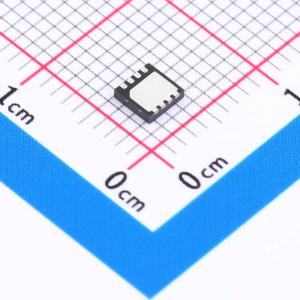

温馨提醒：图片仅供参考，商品以实物为准
DOY45P06T
P沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGT工艺/P管/-60V/-45A/15mΩ(典型值12mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOY45P06T
- 商品编号
- C48971670
- 商品封装
- TDFN3333-8
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 15mΩ@10V | |
| 耗散功率(Pd) | 80W | |
| 阈值电压(Vgs(th)) | 2.3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 39.9nC@10V | |
| 输入电容(Ciss) | 2.498nF | |
| 反向传输电容(Crss) | 9.87pF | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 459pF |
商品概述
这款P沟道MOSFET采用先进的SGT技术和设计，在低栅极电荷的情况下，提供出色的漏源导通电阻（RDS(ON)），可用于多种应用场景。
商品特性
- 漏源电压（VDS） = -60 V，漏极电流（ID） = -45 A，在栅源电压（VGS） = -10 V时，漏源导通电阻（RDS(ON)） < 15 mΩ
- 低栅极电荷
- 提供环保型器件
- 采用先进的高单元密度沟槽技术，实现超低漏源导通电阻（RDS(ON)）
- 封装散热性能良好
