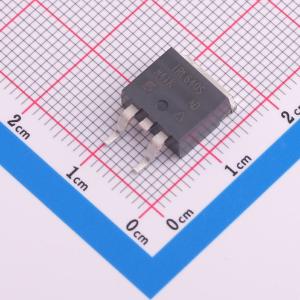

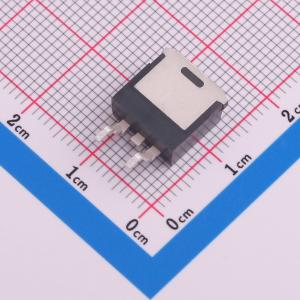

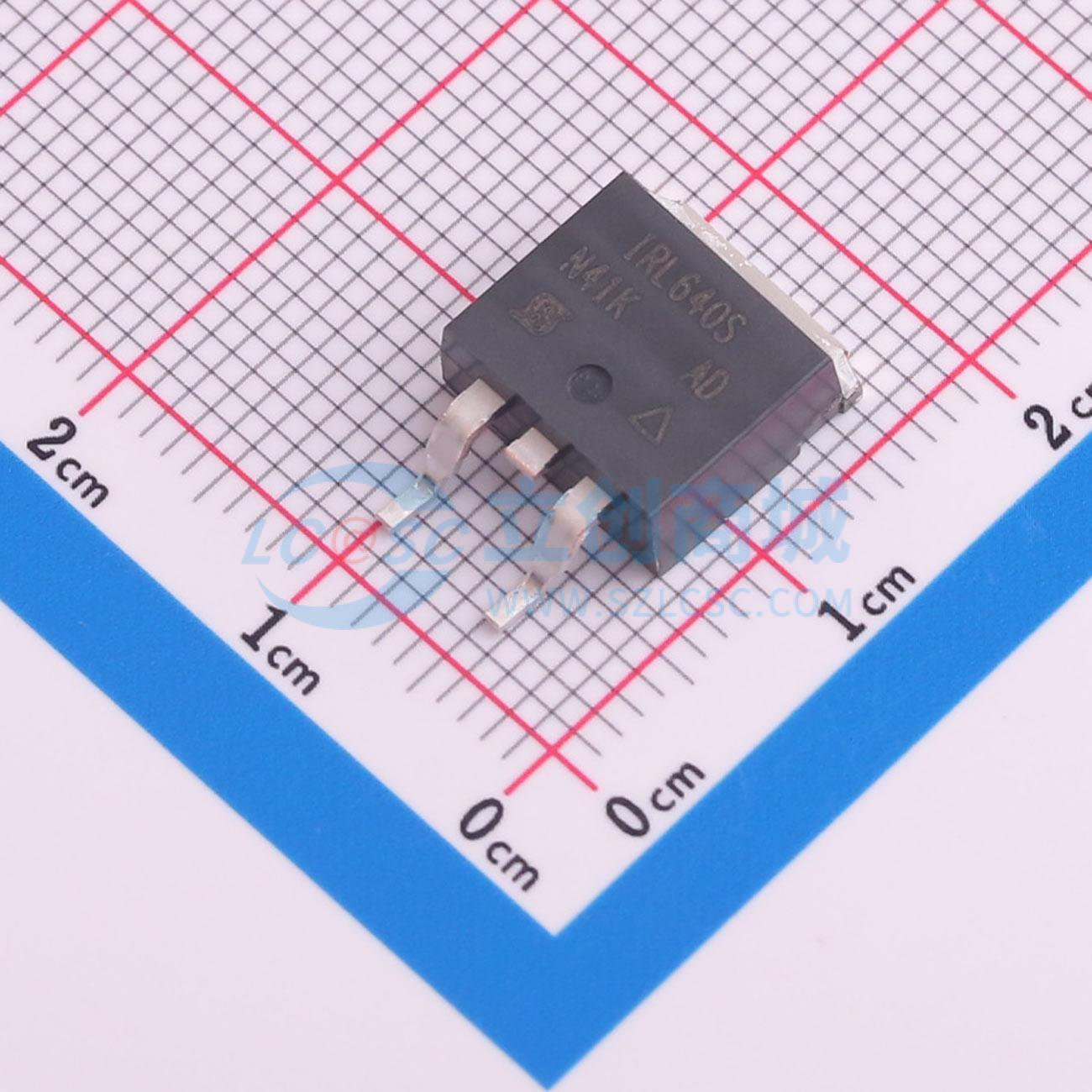

温馨提醒：图片仅供参考，商品以实物为准
IRL640STRLPBF
1个N沟道 耐压:200V 电流:17A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 第三代功率MOSFET为设计师提供了快速开关、坚固的器件设计、低导通电阻和高性价比的最佳组合。D2PAK是一种表面贴装功率封装，能够容纳尺寸达HEX - 4的芯片。在现有的任何表面贴装封装中，它具备最高的功率处理能力和尽可能低的导通电阻
- 品牌名称
- VISHAY(威世)
- 商品型号
- IRL640STRLPBF
- 商品编号
- C499485
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 2.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 17A | |
| 导通电阻(RDS(on)) | 180mΩ@5V,10A | |
| 耗散功率(Pd) | 3.1W；125W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 66nC@5V | |
| 输入电容(Ciss) | 1.8nF@25V | |
| 反向传输电容(Crss) | 120pF | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 400pF |
商品概述
第三代功率MOSFET为设计师提供了快速开关、坚固的器件设计、低导通电阻和高性价比的最佳组合。 D²PAK是一种表面贴装功率封装，能够容纳高达HEX - 4尺寸的芯片。它在现有的任何表面贴装封装中提供了最高的功率能力和尽可能低的导通电阻。由于其内部连接电阻低，D²PAK适用于大电流应用，在典型的表面贴装应用中可耗散高达2.0 W的功率。
商品特性
- 表面贴装
- 提供卷带包装
- 动态dV/dt额定值
- 重复雪崩额定值
- 逻辑电平栅极驱动
- 在VGS = 4 V和5 V时规定RDS(on)
- 快速开关
